Главная » Разное » Цвета витая пара

Цвета витая пара


Распиновка RJ-45 по цветам

  • Обслуживание компьютеров в офисе / Локальные сети в офисе
  • 17634
  • 0

Важно! Не пропустите эту информацию!

Я не знаю почему коннекторы для витой пары на 8 контактов называют RJ 45, но этот термин очень сильно вжился в наш лексикон! На самом деле он называется 8P8C. А такой стандарт как RJ 45 вообще не подходит для нашей сети и рассчитан на 4 провода. Еще более интересный случай, это когда люди ищут схему распиновки RJ45, но по факту такой схемы вообще не существует, и им на самом деле им необходима схема 8ЗP8C.

Далее в статье мы будем использовать RJ45 и 8P8С как синонимы и иметь введу коннектор, который нужен для обжима витой пары для компьютерной сети или интернета.

Необходимые инструменты

  • Провод витой пары на 2 или 4 пары,

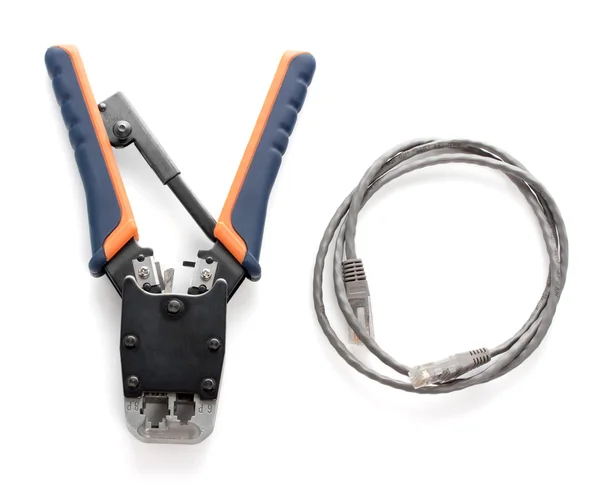

  • обжимные клещи для 8P8C (официальное название кримпер),

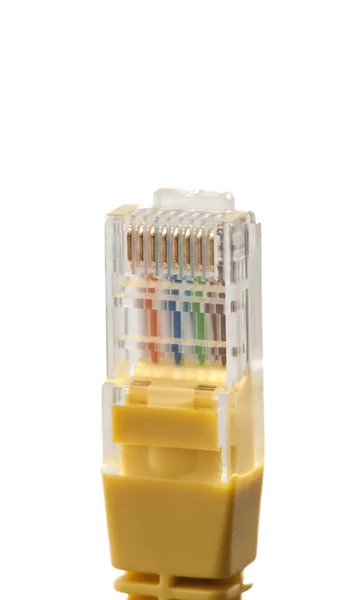

  • коннектор RJ-45 (8P8C).

Подготовка витой пары к обжиму

У провода внутри под изоляцией есть капроновая нитка. Можно немного разрезать изоляцию ножом или ножницами, а затем, чтобы не повредить изоляцию внутренних проводков, потянуть за нитку, так чтобы она рвала внешнюю изоляцию. Порвать примерно 2-3 см. затем отрезать лишнюю изоляцию. Я стараюсь не пользоваться инструментами для обрезки изоляции т. к. очень часто повреждается изоляция самих проводов. Исключением является очень дорогие и качественные обжимные клещи.

Распиновка RJ-45 по цвету на 8 жил (4 пары до 1000 Мбит/с)

Существует 2 схемы обжима:

  • От компьютера к компьютеру. Такая схема позволяет объединить 2 компьютера в сеть напрямую. В локальных сетях, где больше 2х компьютеров использовать невозможно!
  • От компьютера к сетевому коммутатору

Распиновка для локальной сети, в которой больше 2х компьютеров:

  1. Раскручиваем пары и выстраиваем провода в такой последовательности (с верху в низ):
    1. Бело оранжевый,
    2. оранжевый,
    3. бело-зеленый,
    4. синий,
    5. бело-голубой,
    6. зеленый,
    7. бело-коричневый,
    8. коричневый.
  2. Выравниваем провода ровно в одной плоскости, и отрезаем лишнюю длину пар, чтобы до внешней изоляции осталось примерно 1 сантиметр не больше.
  3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 1.
  4. Берем коннектор 8P8C в правую руку зажимом в низ и вставляем провод в коннектор так чтобы каждый проводок попал в отдельную ячейку. Ячеек там 8.
  5. Еще раз проверяем правильность расположения проводов, описанных в пункте 1.
  6. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора, чтобы все проводки были глубже, чем зубцы контактов коннектора. И тщательно зажимаем клешни.
  7. Все точно так-же повторяем со вторым концом провода. По той же схеме.

Примечание.

Рассматривать схему подключения 2х компьютеров напрямую не вижу смысла, т. к. сетевое оборудование сейчас очень доступно. За 400р. можно купить сетевой коммутатор на 5 гнезд.

Поможем с локальной сетью в СПб

Если у Вас нет времени самостоятельно проектировать, монтировать и настраивать локальную сеть у Вас в организации, мы готовы помочь, если вы находитесь в СПб. Переходите по ссылке, оставляйте заявку, и мы решим Вашу проблему.

Распиновка RJ-45 (8P8C) по цвету на 4 жилы (2 пары до 100 Мбит/с)

  1. Подготавливаем витую пару к обжиму об этом уже писал выше.
  2. Раскручиваем пары и выставляем по схеме:
    1. Бело оранжевый,
    2. оранжевый,
    3. бело-зеленый,
    4. нет провода,
    5. нет провода,
    6. зеленый,
    7. нет провода,
    8. нет провода,

    Есть риск что ваши провода будут других цветов. Тогда нужно понять некоторую логику. Мы чередуем:

    1. бело-[цвеn-1];
    2. [цвет-1];
    3. бело-[цвет-2];
    4. нет провода,
    5. нет провода,
    6. [цвет-2];
    7. нет провода,
    8. нет провода,

    Главное, чтобы с обоих концов с первого по восьмой контакт схема была одинаковая.

  3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 2.
  4. Берем тот-же коннектор 8P8C в правую руку так, чтобы зажим был снизу.
  5. Коннектор у нас на 8 контактов, так что 4,5,7 и 8 мы оставляем пустыми. Вставляем провода в 1,2,3,6 гнездо в соответствии с схемой в пункте 2.
  6. Проверяем правильность расположения проводов.
  7. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора чтобы все проводки были дальше, чем зубцы контактов коннектора. Тщательно зажимаем клешни.
  8. Все точно так-же повторяем со вторым концом провода.

Видео инструкция обжима витой пары на 8 проводов

Если есть вопросы или что-то не получается, пишите в комментариях. Обязательно отвечу!

Как работает витая пара и как происходит передача данных | Другое сетевое оборудование | Блог

Современный компьютер обязан быть подключенным к интернету. Если раньше это было прихотью владельца, то сейчас некоторые игры и программы без него не работают. Тем не менее, владельцы чаще обращают внимание на скорость оперативной памяти или частоту монитора, а качество сетевого оборудования остается на втором плане. Тем не менее, простой провод от роутера к компьютеру имеет много характеристик, и они могут влиять на стабильность соединения. Что такое витая пара, почему она витая, и откуда в ней берется интернет — разбираемся в нашем материале.

Информация передается по проводам: длинным, коротким, медным и даже стеклянным. В мире так много проводов, что, если связать их в один, то можно провести интернет на Луну и обратно. Однако, даже если это осуществимо, такой интернет гарантированно не будет работать. Потому что, кроме самого провода, есть еще тонна условий, при которых работает витая пара. Это категория проводника, тип, материал провода, качество экранирования, помехоустойчивость и многое другое. Все это определяет качество работы сети и распространяется как на многокилометровые линии связи, так и на домашних коротышек.

А для тех, кто предпочитает использовать беспроводные сети, можно посмотреть, какую точку доступа подобрать и как это сделать правильно:

Как витая пара передает сигнал

Для кого-то будет открытием, что по кабелю передаются не биты и байты, хотя технику мы называем цифровой. На самом деле, в проводе нет никакой информации, а только напряжение. Один компьютер задает вопрос, другой отвечает, и все это происходит с помощью передачи вольтажа через витые пары.

Для передачи информации компьютер делит ее на биты. Затем они шифруются в двоичную систему и передаются по кабелю. В это время информация выглядит как простые электрические импульсы разной длительности (частоты) и с разным вольтажом. При этом, передаются два сигнала: один с положительным напряжением, другой — с отрицательным. Принимая сигнал, дешифратор складывает напряжения и в сумме получает ноль. Таким образом, зная вольтаж, длительность импульса и разницу напряжений, сетевая карта понимает, какой код ей посылает собеседница.

Для отправки кода «0 1» необходимо, условно, передать по проводу электрический импульс размером в 6 В и -6 В и длительностью 3 мс. За ним следуют другие коды, например, «1 1». Его компьютер зашифрует как импульс в 4 В и -4 В и 0.5 мс. Это можно представить в виде графика периодических сигналов:

С точки зрения простого человека без физико-математической корочки в кармане такое объяснение будет понятным и достаточным, чтобы представить, что творится в витой паре во время передачи сигнала. В информатике этот процесс называется манчестерским кодом и это находится на первом уровне OSI. Так называют 7 уровней движения информации от бита к понятному для человека изображению на экране. Движение электрических или световых сигналов это первый, «физический» уровень. Там и работает витая пара.

От советской лапши к современному UTP

Для передачи высокочастотного сигнала не всегда использовался провод с несколькими витыми парами. Не будем заглядывать в историю совсем далеко, а остановимся на времени, когда телефония уверенно поселилась в каждой квартире 80-х. Вполне реально, что у кого-то и до сих пор работает телефонный аппарат по старой DSL-линии. Он подключен таким проводом:

Это телефонный провод ТРП для прокладки сети в помещениях. В народе его называют лапшой из-за сходства с плоскими макаронами. Обычно используется для «доводки» сигнала к нужному месту. Сейчас таким проводом сигнальные линии не ведут, а используют современные UTP патч-корды.

Еще один способ передать высокочастотные данные на средние расстояния — коаксиальные провода. Сигнальный провод защищен от наводок экранированием:

Коаксиальный кабель используют и сейчас, например, в радио и спутниковой связи, а также в антеннах для приема цифрового или аналогового телевидения. Впрочем, его могут применять везде, где необходимо соединить между собой два чувствительных к помехам устройства.

Помимо «домашних» и всем известных проводов, в современных сетях есть и другие. Это многожильные провода-трассы с 25 парами, экранированные и усиленные, а также оптоволоконные проводники с разным количеством стеклянных жил, в том числе и витые пары.

Для чего так много разновидностей витой пары

С помощью витой пары соединяют не только роутер и компьютер. Есть более глобальные применения. Так, один проводник предназначен только для помещений, а другой способен работать на улице под прямыми лучами солнца. Первый растянется и испортится на больших расстояниях, а другой спокойно выдержит вытягивание на десятки метров. Где-то достаточно протянуть простой провод без экрана, а в другом месте будет много посторонних сигналов, поэтому и провод нужен соответствующий. Для этого предназначены разные типы витой пары.

UTP — самый простой и нежный кабель. Не защищен от внешних помех, а также не любит растягивание. Зато он мягкий и хорошо сгибается. Подходит для дома и офиса.

FTP — то же самое, но с дополнительным экранированием. То есть, все пары закутаны в фольгу. Имеет те же физические плюсы и минусы первого варианта, только более устойчив к помехам. Такие провода — минимум для использования в производственных помещениях с посторонними помехами.

STP — все то, что есть в предыдущих, плюс защитная металлическая оплетка.

SFTP — каждая пара завернута в собственную фольгу, а общий провод защищен металлической оплеткой.

U/FTP — каждая пара в фольге, остальное все как у UTP.

F/FTP — для каждой пары фольга, плюс общая для всего провода.

SF/FTP — каждая пара экранирована, плюс весь провод защищен металлической оплеткой, а для жесткости добавляют стальную проволоку. Это провод для построения длинных трасс.

Для домашнего интернета вполне хватает простого UTP. Максимум — FTP, если это многоквартирный дом и нужно защитить сигнал от микроволновок и роутеров с точками доступа 5 ГГц. Остальные используются для прокладки внешних линий между зданиями или на большое расстояние, где сигнал обязательно защищают от внешних помех и стремятся максимально сохранить качество.

Категории витой пары

Категории витой пары определяются основными характеристиками провода: максимальная частота сигнала и толщина проводника. Чем выше допустимая частота в проводе, тем лучше его качественные показатели и способность удерживать скорость на протяжении десятков метров. В основном используются «5e» и «6» категории, хотя всего их 10:

Между прочим, та самая «лапша» — это витая пара Cat. 1, и она до сих пор встречается в частных жилых секторах под ADSL. Остальные категории вышли из обихода (2, 3, 4) или еще не нашли широкого применения в домашних сетях (6a, 7, 7a). Тем не менее, это вопрос времени, так как соединения со скоростью более 1 Гбит/с уже существуют и предлагаются провайдерами.

Другие характеристики

С категорией витой пары определиться несложно, потому что в компьютерных магазинах пользователю вряд ли предложат что-то, кроме проводов Cat. 5e или Cat. 6. Гораздо важнее выбрать провод по другим параметрам.

Во-первых, учитываем материал, из которого сделаны жилы витой пары. Самый дешевый и доступный вариант — это алюминий. Проводит электричество в 1,7 раза хуже меди, любит окисляться при контакте с кислородом и не любит изгибы. Как основа для качественной сигнальной трассы сразу отметается, даже если это домашняя сеть со скоростью до 100 Мбит/с. Единственный плюс такого провода — дешевое производство.

Чуть лучше — омедненный алюминий. Все то же самое, только алюминий покрыт нанослоем меди для защиты от окисления. Проходим мимо.

Единственно верный путь — чистая медь. Это лучшая электропроводность, устойчивость к окислению, стойкость к изгибам и гарантия стабильности в месте соединения провода и клеммы. Разумеется, это самый дорогой провод из витых пар.

Однако наличие проводников из чистой меди составляет только половину дела. Медный провод производить дорого, поэтому и здесь есть нюансы. Следующий важный параметр, который указывает на качество проводника — это толщина медной жилы. Тут тоже есть свои стандарты:

Чем больше диаметр, тем меньше сопротивление линии, а значит, выше скорость передачи информации на большие расстояния. В обычных сетях используют 23-24 AWG, и этого достаточно. Тем более, что фанатично искать провод с «толстыми» парами не стоит хотя бы из-за стандартов ISO. Они говорят, что 22-24 AWG — это разумные пределы для того, чтобы провод без проблем помещался в контактах коннекторов и розеток (до 0,64 мм). Впрочем, если говорить о домашних сетях, то AWG 24 — это разумный предел для любых си

Распиновка витой пары RJ45 и интернет кабеля: правильная схема обжимки

Всем доброго времени суток! И в статье мы поговорим про правильную распиновку витой пары. В свое время обжал достаточно кабелей и розеток, поэтому могу поделиться некоторыми полезными советами с юными сетевыми инженерами и администраторами. Распиновка RJ45 имеет несколько схем, о которых я расскажу в статье, поэтому настоятельно рекомендую читать всё от начала и до конца.

Чаще всего используется категория кабеля UTP E5. Так что если ваш начальник заказал протянуть сеть, то лучше использовать именно данный тип провода, так как он наиболее дешевый и имеет отличные характеристики по пропускной способности. Про другие категории «витухи» вы можете прочесть тут. Там же есть информация по маркировке. Если будут какие-то вопросы, предложения или вы нашли ошибку – пишите в комментариях.

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

На всякий случай сразу скажу, что почти везде при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

То есть вам нужно абсолютно одинаково обжать оба конца кабеля. Схема обжимки достаточно простая.

  1. Снимаем верхнюю оплетку.

  1. Теперь вам нужно аккуратно расположить все проводки в нужном порядке, по схеме, которую я указал выше. Считаем слева на право от 1-го до 8-го проводка.

  1. Далее очень внимательно и аккуратно на глаз отрежьте лишнюю часть проводков так, чтобы они были все на одном уровне.

  1. Теперь возьмите коннектор металлическими жилами вверх и аккуратно вставьте проводки таким образом, чтобы каждая попала в свой желобок.

  1. Самое главное убедитесь, чтобы каждый проводок доставал до металлических жил коннектора, которые будут потом использоваться при «спайке». Желательно, чтобы основная оплетка также была максимально внутри самого коннектора. Далее вам останется взять щипцы для обжимки и один раз хорошо их зажать.

  1. А теперь проделываем все вышеперечисленные пункты с остальным концом.

ПРИМЕЧАНИЕ! Коннектор RJ-45 – это неправильно название. На деле же данного коннектора и вовсе не существует. Правильное название – 8P8C. Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Но так как название уже вплотную используется как в интернете, так и у сетевых инженеров, то менять его никто не собирается. Да и звучит оно проще. Но знать об этом факте должен каждый профессиональный инженер.

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.

Перекрестная распайка патчкорда по цветам

«Ленивая обжимка» 2 пар

Как ни странно, но данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала. Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Напомню, что при обжимке 4 пар сетевой кабель может передавать данные со скоростью 1000 Мбит в секунду. Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но я крайне не рекомендую её использовать.

Стандарт обжимки 4 проводов

Дело в том, что скорости, а также поток обмена информации в организациях начинает расти. Следовательно, в какой-то прекрасный момент данной распиновки не хватит. Тогда начальник заставит вас идти и переобжимать все кабеля на обычную стандартную схему. В итоге вы сделаете двойную или даже лишнюю работу. Именно поэтому, если у вас есть стандартный 8 жильный кабель, то используем подключение витой пары по схеме из прошлой главы.

Тоже самое касается и дома. Представьте себе, что вы поменяли свой старенький роутер 100 Мбит на новый с поддержкой 1 Гбит в секунду. Если ранее у вас была другая распиновку на 2 пары, то вам нужно будет все переобжимать. В худшем случае – вам нужно будет менять 4-х жильный кабель на 8-ми жильный.

ПРИМЕЧАНИЕ! Различается разъем RJ-45 100 Мбит/с от 1000 Мбит/с аналогично. У первого 4 жилы, а у второго все 8.

Проверка

После обжима витой пары по нужной схеме вам нужно проверить подключение. Для этого лучше всего использовать специальное устройство LAN-тестер. Просто включаем устройство и подключаем к одному концу кабеля одну часть аппарата, а вторую часть ко второму концу. Если все жилы просветились в правильно порядке – значит вы обжали все верно. Если какой-то из проводков не горит или мигнул неправильно – придётся переобжимать кабель.

Как обжать витую пару без специальных щипцов (Видео)

Распиновка витой пары сети 8 проводов — цветовая схема

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку. Обычно используются UTP-кабели 4 пары, например, такие.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

  • Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
  • Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
  • Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
  • Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
  • Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Распиновка коннектора RJ45 по цветам

Правильная «распиновка»

Если вам стало интересно, как правильно произвести обжим разъемов на витой паре , то это говорит о том, что вы собрались строить так называемую Локальную Вычислительную Сеть (ЛВС) или, попросту, Сеть. И не просто сеть, а, скорее всего, сеть на основе технологии Ethernet, а может быть даже и Token Ring.

Предположим, в силу ее большей распространенности, что вы строите сеть Ethernet на витой паре. Подобные сети используют в качестве физической среды передачи данных кабель на основе экранированной или неэкранированной витой пары, соответственно STP (Shielded Twisted Pair) и UTP (Unshielded Twisted Pair), имеющий соответствующий тип (для STP) или категорию (для UTP).

Наименование

технологии

Стандарт

Специ-

фикация

Тип

кабеля

Число

пар

Скорость

передачи

Ethernet IEEE 802.3i 10Base-T UTP Cat.3-5 2 10 Мбит/с
Fast Ethernet IEEE 802.3u 100Base-TX
100Base-T4
UTP Cat.5/STP Type1A
UTP Cat.3
2
4
100 Мбит/с
Gigabit Ethernet IEEE 802.3ab 1000Base-T UTP Cat.5 4 1000 Мбит/с

Таблица 1. Сети на базе Ethernet

На сегодняшний день, наиболее распространенной из этих технологий является Fast Ethernet, т.к. простая Ethernet уже не удовлетворяет потребностей большинства потребителей, а Gigabit Ethernet еще достаточно дорога для ее широкого применения, хотя и начинает постепенно вытеснять своих предшественниц. Поэтому мы с вами будем строить сеть на основе Fast Ethernet с использованием двух витых пар из кабеля UTP Cat.5.

Определившись со средой передачи данных в сети, необходимо определиться и с ее топологией, т.е. с тем, как все имеющееся оборудование будет соединяться между собой. Для сетей на основе Ethernet типовой топологией является «Звезда». Это такое соединение оборудования, когда линии связи от всех компьютеров и прочих сетевых устройств сходятся в одном устройстве, называемом концентратором, при помощи которого и осуществляется связь между ними.

Рис. 1. Соединение типа «звезда»

Но не стоит забывать и того, что соединение между собой всего-навсего двух устройств тоже является сетью. Причем, такое соединение может вызвать не меньше вопросов, чем соединение звездой, из-за того, что некоторые пары кабеля в разъемах RJ45 (или, как их еще называют, «джеках» от registered jack) чаще всего должны меняться местами.

Порядок следования линий связи в виде проводов витой пары в разъеме RJ45, а, следовательно, и в порте сетевого адаптера устройства после подключения в него кабеля с разъемом, определяется физическим устройством этого самого порта. Стандартный порт представляет собой отверстие с пазом для фиксации внутри него разъема RJ45 и восемью контактами в виде металлических полос, которые точно совпадают с контактами-полосами на разъеме.

Эти контакты имеют свои номера от 1 до 8 (см. рис. 2) и разделяются на пары: 1-2, 3-6, 4-5, 7-8. Существует два типа портов — MDI (Medium Dependent Interface — Интерфейс, зависящий от среды) и MDI-X (Medium Dependent Interface crossover — Интерфейс, зависящий от среды, с перекрещиванием), — в каждом из которых пары контактов 1-2 и 3-6 имеют разное назначение, а попросту — меняются местами. Т.е.

, если в порту MDI пара 1-2 это контакты передатчика данных (Тх), а пара 3-6 — приемника (Rx), то в порту MDI-X наоборот: пара 1-2 — контакты приемника (Rx), а 3-6 — передатчика (Tx), о чем и говорит буква «Х» в названии порта. Для того чтобы соединение между двумя устройствами заработало, передатчик (Тх) одного устройства должен быть соединен с приемником (Rx) другого устройства.

а) фото 8p8c (RJ45)

б) порт MDI/MDI-X

в) разъем RJ45

Рис. 2. Нумерация контактов

Портами MDI оснащено большинство сетевых адаптеров и прочих устройств. Портами MDI-X оснащаются такие устройства, как коммутаторы, специально для того, чтобы при подключении к ним какого-либо устройства можно было бы обжать витую пару с обеих сторон одинаково, без перекрещивания пар внутри кабеля. Существуют концентраторы с автоопределением контактов, которые сами решают, должен порт быть MDI-X или MDI, в зависимости от подключенного к этому порту устройства.

Многие коммутаторы соединяются между собой простым кабелем без перекрещивания через специальные порты, называемые UpLink’ами (см. рис. 3). Другой способ подключения — это порты, которые могут работать и как порт MDI-X, и как порт MDI, в зависимости от положения специального переключателя или кнопки.

Рис. 3. Коммутатор с портом UpLink

EIA/TIA-568A EIA/TIA-568B

1  1 — зелёно-белый

2  2 — зелёный

3  3 — оранжево-белый

4  4 — синий

5  5 — сине-белый

6  6 — оранжевый

7  7 — коричнево-белый

8  8 — коричневый

1  1 — оранжево-белый

2 2 — оранжевый

3  3 — зелёно-белый

4 4 — синий

5  5 — сине-белый

6 6 — зелёный

7 7 — коричнево-белый

8 8 — коричневый

Таблица 2.1 Разводка кабеля. Соответствие проводов номерам контактов.

Стандарт Номер контакта

1

2

3

4

5

6

7

8

568A зелёно-белый зелёный оранж.-белый синий сине-белый

оранж.

коричнево-белый коричневый
568B оранж.-белый оранж. зелёно-белый синий сине-белый зелёный коричнево-белый коричневый

Таблица 2.2 Разводка кабеля. Соответствие проводов номерам контактов.

Рис. 4. Разводка кабеля и обжатый разъем под соответствующий стандарт

По большому счету, если вы замените пару одного цвета на пару другого цвета , то сеть будет работать и на ней, хотя, возможно, и немного не так, как положено при стандартном расположении. Можно еще поменять провода одной пар

Распиновка коннектора RJ45 по цветам

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Распиновка

Кабель витой пары

Кабель витой пары - наиболее распространенный вид проводки в приложениях для передачи данных.

Как VGM (обозначает средний уровень голоса), витая пара является основой для большинства внутренних офисных телефонных соединений.

Кабель витая пара состоит из двух одинаковых проводов, скрученных вместе двойной спиралью.

Из-за различий в электрических характеристиках между парой могут возникать проблемы, например, из-за длины, сопротивления, емкости.Поэтому для этого По этой причине приложения LAN будут использовать кабель более высокого качества, известный как DGM (означает средний уровень данных).

Существуют разные типы и категории кабелей витой пары, но все они имеют две общие черты:

  • провода идут парами
  • пары проводов скручены друг вокруг друга

Скручивание проводов снижает перекрестные помехи. Здесь перекрестные помехи означают перетекание сигнала из одного провода в другой, что может исказить сигнал и вызвать сетевые ошибки.

Скручивание проводов не только защищает сигнал от внутренних перекрестных помех, но также защищает от других внешних форм помех.

Типы кабеля витая пара

Существует два основных типа кабеля витая пара:

  • Кабель экранированной витой пары (STP)
  • Кабель неэкранированной витой пары (UTP)

Кабель неэкранированной витой пары (UTP)

Неэкранированная витая пара (UTP) используется для различных электронных коммуникаций.

Неэкранированная витая пара может иметь максимальную длину сегмента 100 метров.

Неэкранированная витая пара бывает пяти категорий. Все они описаны в таблице ниже:

UTP Тип Описание
CAT1 Только голосовая связь. Нет передачи данных
CAT2 Передача данных до 4 Мбит / с
CAT3 Передача данных до 10 Мбит / с
CAT4 Передача данных до 16 Мбит / с
CAT5 Передача данных до 1000 Мбит / с

Кабель экранированной витой пары (STP)

Кабели с экранированной витой парой (STP) имеют экранирование отдельных пар проводов, которое дополнительно защищает их от внешних помех.

Экранированная витая пара может иметь максимальную длину сегмента 100 метров.

Преимущество STP перед кабелем UTP

Преимущество экранированной витой пары (STP) над неэкранированной витой парой (UTP) заключается в том, что она обеспечивает лучшую защиту от помех и перекрестных помех из-за экранирование.

Но экранированная витая пара тяжелее и дороже, чем неэкранированная витая пара, и требует надлежащего заземления на обоих концах.

Преимущества кабеля витая пара

Вот список основных преимуществ витой пары:

  • простой
  • проста в установке и обслуживании
  • физически гибкий
  • имеет малый вес
  • легко подключается
  • очень недорого

Недостатки кабеля витая пара

Вот список основных недостатков кабеля витая пара:

  • Не может передавать сигнал на большие расстояния без использования репитеров только из-за большого затухания
  • Он не подходит для широкополосных приложений только из-за его низкой пропускной способности.
  • Он поддерживает максимальные скорости передачи данных 1 Мбит / с без кондиционирования и 10 Мбит / с с кондиционированием.

Сетевой онлайн-тест


«Предыдущее руководство Следующее руководство »



.

Классификация кабеля витая пара

В настоящее время основной средой передачи в структурированных кабельных системах (СКС) является витая пара с жилами из чистой меди. Этот тип кабеля отличается широким спектром конструкций, относительно невысокой ценой и простотой монтажа. Существует специальная классификация кабелей, облегчающая правильный выбор кабельно-проводниковых работ. Кроме того, эта классификация также может объяснить нам, через какие этапы развития кабель превратился в тот самый кабель, который сегодня используется в каждой сети.

Небольшое историческое путешествие

В 1876 году Александр Грэм Белл, изобретатель шотландского происхождения из США, запатентовал способ и устройство для передачи голоса и других звуков по телеграфу с использованием электрических волн. Сегодня мы называем это телефоном. Излишне говорить, что это устройство широко распространено среди всех слоев общества и без него очень сложно представить нашу жизнь.

Первоначально телефонные линии подвергались сильным помехам из-за электромагнитного поля, испускаемого трамвайными линиями.В результате специалисты приступили к разработке способов защиты высоковольтных сетей. Первым шагом в решении этой проблемы была перестановка проводов. Этот принцип основан на смене положения проводов один раз через каждые несколько полюсов. Это было раннее внедрение скручивания, которое дало положительный результат.

Только в США было установлено около 1,5 млн телефонов. В результате пришлось проложить огромное количество кабеля, а также улучшить его конструкцию (телефонная связь была некачественной).В 1881 году Александр Белл изобрел «витую пару», кабель, который изначально предназначался для телефонных сетей. Такой кабель состоял из одной или нескольких пар изолированных жил, скрученных вместе. Пара (или пары) были покрыты общей внешней оболочкой, чтобы защитить провода от физических и природных воздействий.

В ходе развития проводных телекоммуникаций витая пара также эволюционировала и сегодня является неотъемлемой частью СКС.

Что такое витая пара?

Прежде чем говорить о классификации витой пары, стоит разобраться, что представляет собой кабель витой пары.

Витая пара - это кабель, который состоит из одной или нескольких пар медных жил, изолированных диэлектрическим полимерным компаундом и скрученных вместе. Скрученные жилы имеют постоянную скорость скручивания. По крайней мере, для кабелей, содержащих небольшое количество пар, скорости скручивания должны различаться, чтобы скрыть перекрестные помехи между парами. Другими словами, разная скорость скручивания для каждой пары используется для минимизации негативного воздействия между парами.

Витая пара: основные элементы

В настоящее время существует множество кабельных конструкций, сочетающих в себе те или иные базовые элементы.Стоит отметить, что не все перечисленные ниже элементы являются обязательными для витой пары. Например, дренажный провод или экран не входят в каждую конструкцию витой пары, но необходимы только для экранированных кабелей (F / UTP, F / FTP и т. Д.)

  • Медные провода изготовлены из чистой электротехнической меди. Есть два типа проводников: одножильные и многожильные. Опишем их подробнее.
  • Жесткий провод обычно используется в постоянных линиях и магистральных кабелях с использованием IDC (соединителя смещения изоляции).Это связано с тем, что цельный проводник не подходит для обычных изгибов и изгибов. Но стоит отметить, что такой кабель обеспечивает лучшую передачу на большие расстояния по сравнению с многожильным проводом. Кроме того, одиночные толстые жилы кабеля довольно устойчивы к угрозам и их очень легко производить.

    Многожильный провод состоит из нескольких сплетенных вместе проволок меньшего размера. Многожильные кабели устойчивы к регулярным физическим воздействиям, например изгибам и перегибам.Но в отличие от одножильного кабеля, многожильный кабель имеет более высокое затухание (уменьшение сигнала), поэтому максимальная длина линии связи ограничена. Многожильные провода чаще всего используются при производстве патч-кордов. Патч-корды обычно соединяют между собой активное оборудование и коммутационные панели или телекоммуникационную розетку и рабочую станцию.


  • Изоляция защищает проводники от коррозии, а также изолирует их друг от друга. Самый распространенный материал, используемый для изоляции - полиэтилен высокой плотности (HDPE).Пенополиэтилен (ППЭ) обычно применяется для категорий 6А и выше. Тефлоновая изоляция используется для высоких рабочих температур.
  • Пара проводов является основной частью симметричного кабеля. Он состоит из двух скрученных вместе изолированных проводов. Чтобы уменьшить перекрестные помехи между соседними парами, скорость скручивания должна отличаться для каждой пары.
  • Разделитель предназначен для физического разделения пар в случае, если пары не имеют индивидуальной защиты.Разделитель в основном используется в кабелях Cat.6 и Cat.6A.
  • Дренажный провод является элементом заземления, он остается в контакте с металлической стороной экранирующей ленты, обеспечивая целостность в случае любых разрывов экранирующей ленты. Кроме того, он эффективно защищает от внешнего вмешательства.
  • Разрывной шнур срезает оболочку, обнажая провода кабеля, таким образом, избегая риска порезать любой из проводов внутри. Просто потяните за нее, и она порежет куртку.
  • Полиэфирная пленка применяется для дополнительной защиты изоляции пар, а также разделяет пары и экранирующую фольгу.
  • Общий экран из алюминиевой фольги снижает внешний наведенный шум, влияющий на кабель. Алюминиевая фольга - основной вид защиты.
  • Индивидуальное экранирование каждой пары используется для защиты от внешнего шума, а также снижает перекрестные помехи между парами в одном кабеле.
  • Оплетка из луженой меди обеспечивает лучшую дополнительную защиту от помех, а также сильное физическое воздействие.Кроме того, он служит дренажным проводом.
  • Наружная оболочка защищает внутренние элементы кабеля от воздействия окружающей среды, такого как низкая температура, влажность, УФ-лучи и физические воздействия.
  • Наиболее часто используемые материалы внешней оболочки для внутренней прокладки кабелей - LSZH (Low Smoke Zero Halogen) и PVC (поливинилхлорид). Материал ЛСЖ не поддерживает горение и не выделяет вредных галогенов, отлично подходит для укладки в пучках и в помещениях с большим скоплением людей.ПВХ в основном используется для однокабельной прокладки внутри зданий и сооружений.

    Наружная оболочка из

    PE (полиэтилен) используется для наружной прокладки кабелей. Это произошло из-за того, что материал PE имеет отличную устойчивость к ультрафиолету, холоду и окружающей среде. Но, с другой стороны, этот материал поддерживает горение даже при однокабельной прокладке, поэтому прокладывать кабель с полиэтиленовой оболочкой внутри зданий и сооружений категорически запрещено.

    Не следует забывать также, что существуют куртки специального назначения, такие как огнестойкие (FR - PVC, FR - LSZH), которые сохраняют работоспособность при пожаре, и универсальные куртки (UV - LSZH, UV - PVC), которые могут быть используется как в помещении, так и на открытом воздухе.

    Конструкции витой пары

    Как уже упоминалось ранее, основное деление кабеля витой пары - это экранированные и неэкранированные решения. Экранированный раствор, в свою очередь, также бывает нескольких видов.

    В соответствии с международным стандартом ISO / IEC 11801 для обозначения того или иного типа кабеля следует использовать специальную кодовую букву. Выглядит это так:

    Теперь поговорим о каждом типе более подробно:

  • U / UTP - буквенный код говорит сам за себя, это неэкранированная витая пара.Несмотря на то, что такой кабель не имеет экранирования, он широко используется благодаря своей гибкости, невысокой цене и простоте монтажа. Это самая популярная конструкция в большинстве стран мира.
  • F / UTP - кабель с общим внешним экраном из алюминиевой фольги, который является основной защитой от внешних помех.
  • SF / UTP - экранирование этого кабеля состоит из двух слоев: внутренний слой выполнен из алюминиевой фольги, а второй (внешний) - из луженой медной оплетки.

  • U / FTP - такая конструкция кабеля означает, что каждая пара имеет собственное индивидуальное экранирование без общего. Помимо внешних внешних помех, этот способ экранирования также предотвращает перекрестные помехи между парами кабеля. Такое решение обычно применяется в Cat.6 и выше.
  • F / FTP - этот кабель имеет как общее, так и индивидуальное экранирование для каждой пары из алюминиевой фольги. Такое двойное экранирование обеспечивает максимальную защиту от помех.
  • S / FTP - кабель с индивидуальным экранированием каждой пары из алюминиевой фольги и общим экраном из луженой медной оплетки. Такая конструкция сочетает в себе все преимущества обоих типов экранирования и обеспечивает отличную защиту на всех частотах. Применяется в категориях 6А, 7, 7А и 8. Кроме того, такое экранирование полезно в случае, если рядом с силовым кабелем проложена витая пара.

  • Классы и категории кабеля витая пара

    Максимальная полоса пропускания - это основная характеристика, которая делит кабель витой пары на категории / классы.На сегодняшний день существует два основных стандарта, которые предусматривают разделение категорий / классов витых пар, это международный стандарт ISO 11801 и американский стандарт TIA-EIA-568B.

    Согласно ISO 11801 существуют следующие классы: класс A, класс B, класс C, класс D, класс E, класс EA, класс F и класс FA. Чем выше класс, тем лучше скорость передачи. Также стоит отметить, что кабель более высокого класса поддерживает характеристики более низкого класса, но не наоборот.

    В американском стандарте TIA-EIA-568B нет такого термина, как «класс», вместо этого для разделения кабеля витой пары используется эта категория.Американский стандарт использует следующий буквенный код: «Cat.X», где X - это цифра от 1 до 8.

    Некоторые категории / классы устарели и больше не используются широко. Поэтому более подробно рассмотрим только актуальные категории / классы витой пары:

    Класс I (макс. Полоса пропускания 2000 МГц)

    Класс II (макс. Полоса пропускания 2000 МГц)

    Кат.3

    Класс C (макс. Полоса пропускания 16 МГц)

    Неэкранированный кабель, используемый для телефона и передачи данных с 10BASE-T.Скорость передачи данных составляет 10 Мбит / с, но при использовании поддерживаемого приложения 100BASE-T4 скорость может достигать 100 Мбит / с по четырем парам. В настоящее время кабели категории 3 в основном используются для телефонных линий
    Кат.5

    (макс. Полоса пропускания 100 МГц)

    Неэкранированный кабель, используемый для локальных сетей с приложениями 100BASE-TX и 100BASE-T. Максимальная скорость передачи данных до 100 Мбит / с при использовании двухпарного кабеля. Эта категория применяется в магистральных кабелях и телефонных линиях
    Кат.5e

    Класс D (макс. Полоса пропускания 100 МГц)

    Экранированный и неэкранированный кабель. Cat.5e - это расширенная спецификация Cat.5. Скорость передачи данных до 1000 Мбит / с с приложением 1000BASE-T. В отличие от предыдущих кабелей для этой категории требуется только четырехпарная конструкция. В настоящее время это самая популярная категория в большинстве стран, широко используемая для локальных сетей и видеонаблюдения
    Кат.6

    класс E (макс.полоса пропускания 250 МГц)

    Применяется в приложениях Fast Ethernet и 10 Gigabit Ethernet. Максимальная скорость передачи данных до 10 Гбит / с с обязательным требованием тестирования для неэкранированных кабелей и расстояний более 55 м
    Кат. 6А

    Class Ea (макс. Полоса пропускания 500 МГц)

    Применяется в 10 Gigabit Ethernet с макс. скорость передачи данных 10 Гбит / с на расстояние 100 м
    Кат.7

    класс F (макс.полоса пропускания 600 МГц)

    Используется для приложений 10 Gigabit Ethernet с макс. скорость передачи данных 10 Гбит / с. Также поддерживает передачу с приложениями POTS / CATV / 1000BASE-TS за один раз по одному кабелю. Такой кабель представляет собой только конструкции F / FTP и S / FTP. Категория 7 не признана в TIA / EIA
    Кат. 7А

    Class Fa (макс. Полоса пропускания 1000 МГц)

    Используется для 10 Gigabit Ethernet. Также поддерживает передачу с приложениями POTS / CATV / 1000BASE-TS за один раз по одному кабелю.40 Gigabit Ethernet с макс. скорость передачи данных до 40 Гбит / с возможна на расстоянии до 50 м, но не оговорена стандартом. Категория 7A не признается в TIA / EIA. Требуются соединители TERA или GG45
    Кат. 8.1 Минимальная конструкция кабеля U / FTP или F / UTP, полная обратная совместимость и взаимодействие с классом EA (категория 6A) с использованием разъемов 8P8C
    Кат. 8.2 Минимум F / FTP или S / FTP, совместимость с классом FA (категория 7A) с использованием разъемов TERA или GG45

    Оба кабеля категории 8 предназначены для центров обработки данных с небольшими расстояниями между коммутаторами и серверами и не предназначены для прокладки обычных кабелей.Скорость передачи данных до 40 Гбит / с с приложением 40GBASE-T на длине 30-36 метров.

    В заключение хотелось бы добавить, что витая пара будет актуальна и востребована в течение значительного времени, несмотря на то, что технологии передачи данных стремительно развиваются день ото дня и предъявляют все более строгие требования к кабельным каналам. За последние несколько лет производительность кабеля витая пара увеличилась в несколько раз. Сегодня отрасль уже находится в процессе разработки кабеля витой пары, способного передавать данные со скоростью 100 Гбит / с.

    .

    витая пара: что такое кабель витой пары?

    • Перейти к основному содержанию
    • Перейти к основной боковой панели
    • Перейти к дополнительной боковой панели
    • Перейти к нижнему колонтитулу

    Компьютерные заметки

    Библиотека
      • Computer Fundamental
      • Computer Memory
      • Операционная система
      • Компьютерные сети
      • Программирование на C
      • Программирование на C ++
      • Программирование на Java
      • Программирование на C #
      • Учебное пособие по SQL
      • Учебное пособие по управлению графикой
      • Компьютерное руководство по управлению графикой
      • Style Sheet
      • JavaScript Tutorial
      • Html Tutorial
      • Wordpress Tutorial
      • Python Tutorial
      • PHP Tutorial
      • JSP Tutorial
      • Angular4 Tutorial
      • Angular4 Tutorial 14 Структуры данных
      • E Commerce Tutorial
      • Visual Basic
      • Structs2 Tutorial
      • Digital Electronics
      • Internet Terms
      • Servlet Tutorial
      • Вопросы по разработке программного обеспечения
      • Вопросы по разработке программного обеспечения
    .

    Кабель витой пары Изображения, фотографии и векторные изображения

    В настоящее время вы используете более старую версию браузера, и ваши возможности могут быть неоптимальными. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesMusicMusic ГлавнаяПремиумBeatШаблоныШаблоныДомашняя страницаСоциальные медиаШаблоныFacebook ОбложкаFacebook Mobile CoverInstagram StoryTwitter BannerYouTube Channel ArtШаблоны печатиВизитная карточкаСертификатКупонFlyerПодарочный сертификатРедакцияГлавная редакцияEnterta inmentNewsRoyaltySportsToolsShutterstock EditorMobile appsPluginsImage resizerFile converterCollage makerColor schemesBlogBlog homeDesignVideoContributorNews
    PremiumBeat blogEnterprisePricing

    Вход

    Зарегистрироваться

    Меню

    FiltersClear allAll изображений
    • Все изображения
    • Фото
    • Vectors
    • Иллюстрации
    • Editorial
    • Видеоматериал
    • Музыка

    • Поиск по изображению

    Кабель витая пара

    Сортировать по

    Самые актуальные

    Свежий контент

    Тип изображения

    Все изображения

    Фото

    Векторы

    Иллюстрации

    Ориентация

    Все ориентации

    По горизонтали

    По вертикали

    Цвет .

    изображений, фотографий и векторных изображений для витой пары

    В настоящее время вы используете более старую версию браузера, и ваш опыт работы может быть не оптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesMusicMusic ГлавнаяПремиумBeatШаблоныШаблоныДомашняя страницаСоциальные медиаШаблоныFacebook ОбложкаFacebook Mobile CoverInstagram StoryTwitter BannerYouTube Channel ArtШаблоны печатиВизитная карточкаСертификатКупонFlyerПодарочный сертификатРедакцияГлавная редакцияEnterta inmentNewsRoyaltySportsToolsShutterstock EditorMobile appsPluginsImage resizerFile converterCollage makerColor schemesBlogBlog homeDesignVideoContributorNews
    PremiumBeat blogEnterprisePricing

    Вход

    Зарегистрироваться

    Меню

    FiltersClear allAll изображений
    • Все изображения
    • Фото
    • Vectors
    • Иллюстрации
    • Editorial
    • Видеоматериал
    • Музыка

    • Поиск по изображению

    витая пара

    Сортировать по

    Наиболее релевантные

    Свежий контент

    Тип изображения

    Все изображения

    Фото

    Векторы

    Иллюстрации

    Ориентация

    Все ориентации

    Горизонтально

    Вертикально

    Цвет .Витая пара

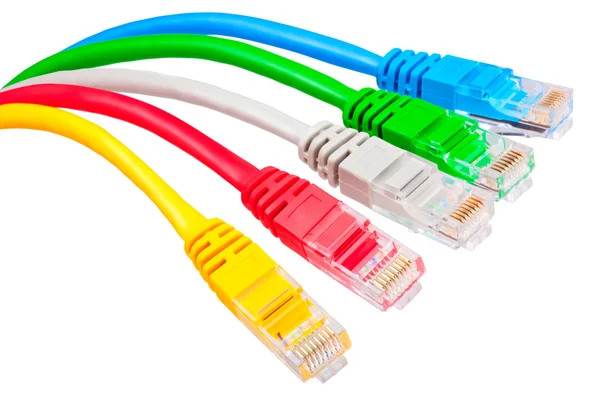

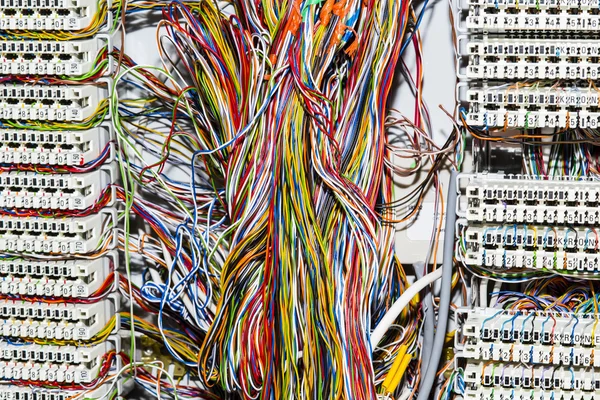

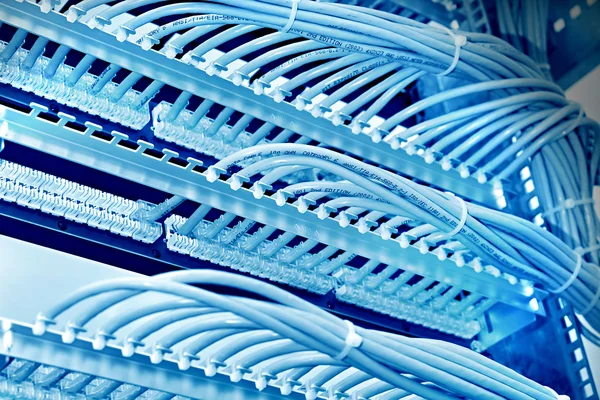

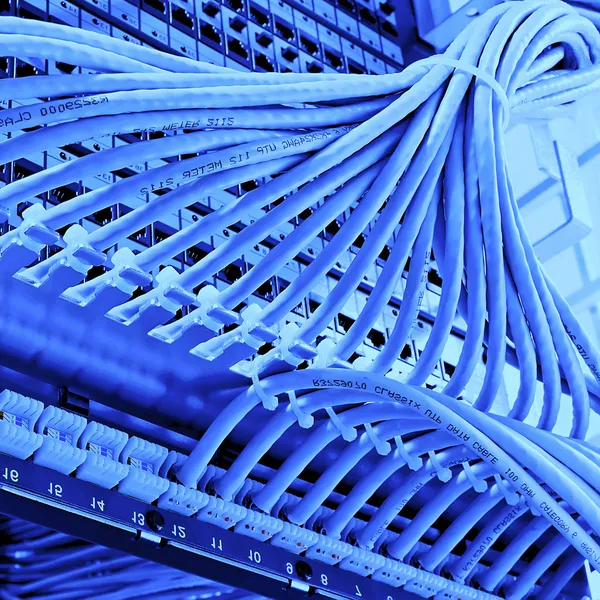

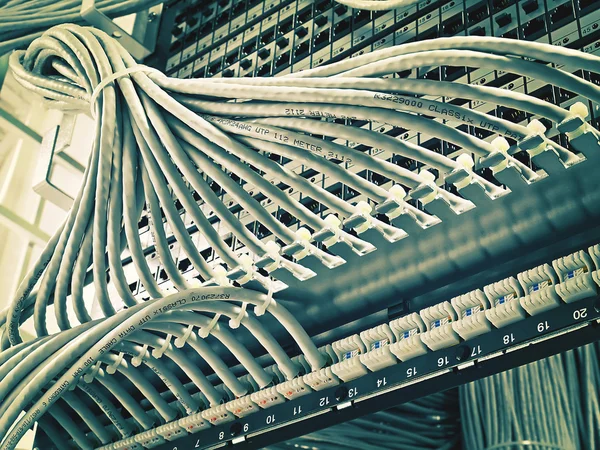

    , Стоковые Фотографии и Роялти-Фри Изображения витая пара

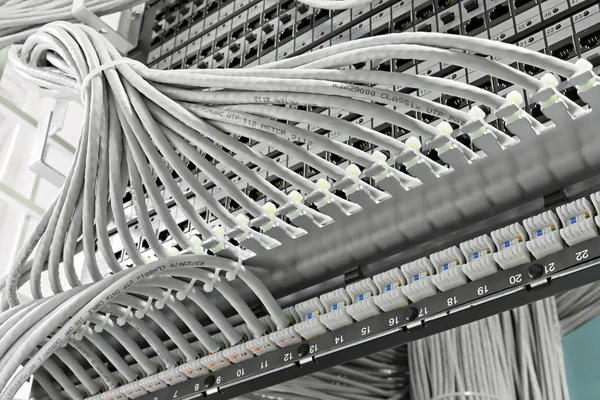

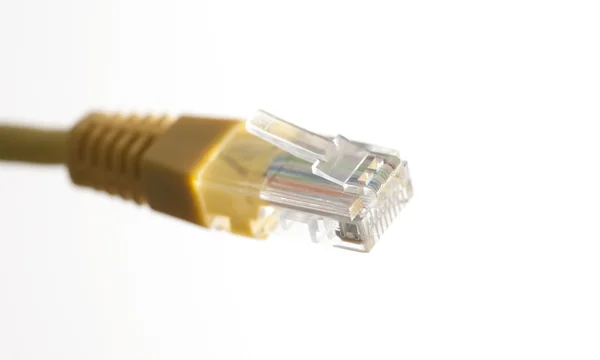

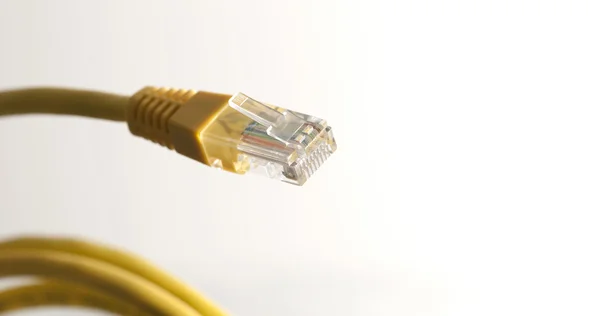

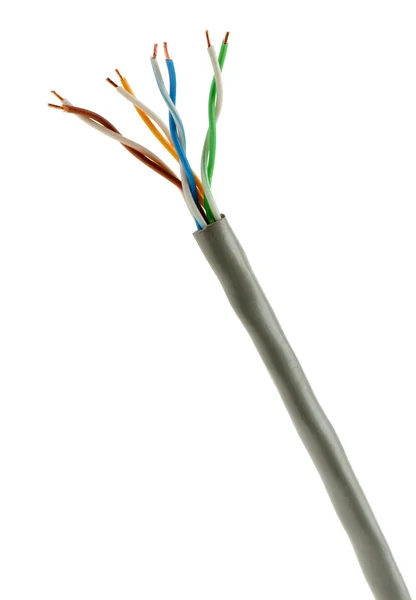

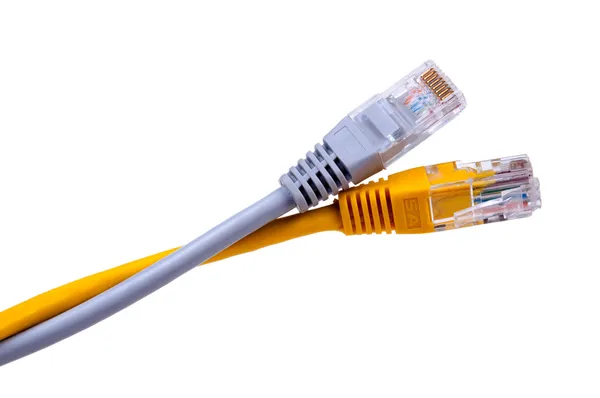

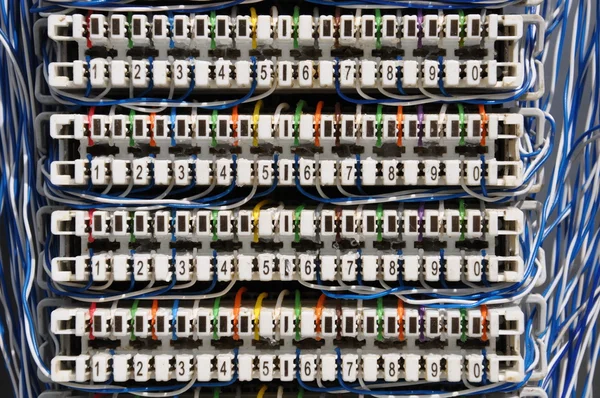

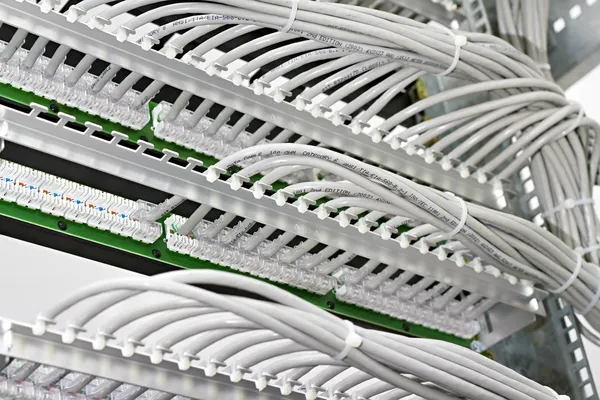

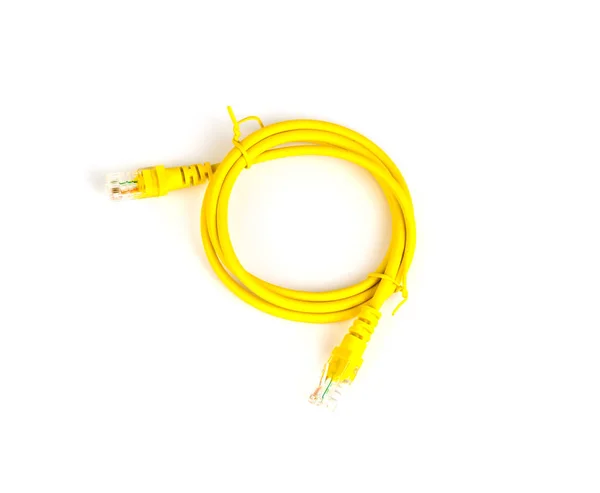

    , Стоковые Фотографии и Роялти-Фри Изображения витая пара | Depositphotos® Кабель витая пара Витая пара синий изолированный сетевой кабель Пять патч-кордов. Концепция - подключение к основной сети. Клещи, щипцы для обжима витой пары, патч-корд и коннекторы. Электропровода Кабель SSTP cat6a (витая пара) Плоскогубцы, обжимные клещи для витой пары и соединители. Измерение кабелей, подключенных в коммутационных панелях корпуса стойки Сетевой кабель изолированного Измерение кабелей, подключенных в коммутационных панелях корпуса стойки Тестирование PoE на кабелях, подключенных в коммутационных панелях корпуса стойки.Деталь руки человека при измерении структурированных кабелей желтым измерительным прибором. Тестер Power over Ethernet. Подключение к сети Клещи, обжимы витой пары и коннекторы. Клещи, щипцы для обжима витой пары, патч-корд и коннекторы. Вихрь винтажный Клещи, щипцы для обжима витой пары и патч-корд. Плоскогубцы, щипцы для обжима витой пары и патч-корда. Скрученный человек смотрит на коммутационный кабель. Компоновка стопки разноцветного электронного кабеля, провод розетки, концентратор i Травмированный бегун, сидящий на полу. Control cabinet with patch panel of the 6th category Stock Image Шкаф управления с коммутационной панелью 6-й категории. Yellow network cable on white . Royalty Free Stock Photos Желтый сетевой кабель на белом.LAN network cables Stock Picture Сетевые кабели LAN Lan cable patchcord Stock Photo Патчкорд LAN кабеля Two pairs of black and white wired headphones, for music listeni Royalty Free Stock Images Две пары черно-белых проводных наушников, для прослушивания музыки Blackbuck portrait - Antilope cervicapra, couple of antelope Stock Image Портрет Блэкбака - Антилопа, пара антилоп Yellow network cable with RJ45 connector on white background Royalty Free Stock Photos Желтый сетевой кабель с разъемом RJ45 на белом фоне Cable twisted pair Stock Picture Кабель витая пара Yellow network cable with RJ45 connector on white background Stock Photo Желтый сетевой кабель с Разъем RJ45 на белом фоне Patchcords with RJ45 jacks Stock Image Коммутационные шнуры с гнездами RJ45 Tool Royalty Free Stock Photos Инструмент Telephone switchboard panel with wires Stock Picture Панель телефонного коммутатора с проводами Telecommunication equipment Stock Photo Телекоммуникационное оборудование Young pair has twisted lips Royalty Free Stock Images У молодой пары скрученные губы Communication control circuit panel for phones Stock Image Панель цепи управления связью для телефонов Ball of colored wire Royalty Free Stock Photos Клубок разноцветных проводов Twisted man connects wireless router Stock Picture Скрученный человечек подключает беспроводной маршрутизатор A bunch of colorful cables Stock Photo Кучу разноцветных кабели Repair of computer board Royalty Free Stock Images Ремонт компьютерной платы Control cabinet with patch panel of the 6th category Royalty Free Stock Photos Шкаф управления с патч-панелью 6 разряда Patch panel of the 6th category closeup, blue tone Stock Picture Патч-панель 6 разряда крупным планом, синий тон Injured runner with blue shoes Stock Photo Травмированный бегунок с синими туфлями Assembly network patch panels Royalty Free Stock Images Монтаж сетевых патч-панелей Entwined Namaskar Stock Image Переплетенный Namaskar Yellow network cable with RJ45 connector on white background Royalty Free Stock Photos Желтый сетевой кабель с разъемом RJ45 на белом фон Crimping tool with RJ45 jack Stock Picture Обжимной инструмент с RJ4 5 jack Rear view of the patch panel Stock Photo Вид на патч-панель сзади Stack of colorful electronic wire in socket board of ditig tal t Royalty Free Stock Images Стопка разноцветных электронных проводов в розеточной плате цифр. Control cabinet with patch panel of the 6th category Stock Image Шкаф управления с патч-панелью 6 разряда Control cabinet with patch panel of the 6th category Stock Picture Шкаф управления с коммутационной панелью 6 разряда Injured runner Stock Photo Травмированный бегунок Injured runner Royalty Free Stock Images Травмированный бегунок Cable twisted pair Stock Image Кабель витая пара Electric wires Royalty Free Stock Photos Электрические провода Injured runner Stock Picture Травмированный бегун Injured runner Stock Photo Травмированный бегун Two wicker balls Royalty Free Stock Images Два плетеных шара Cable connection telecommunication panel Stock Image Кабельное соединение, телекоммуникационная панель Connection panel Royalty Free Stock Photos Соединительная панель Communication control circuit panel for phones Stock Photo Панель управления коммуникацией для телефонов Injured runner Royalty Free Stock Images Травмированный бегун Injured runner with blue shoes Stock Image Травмированный бегун с синими туфлями Twisted pair UTP Royalty Free Stock Photos Витая пара UTP Morning run for health concept. Sport shoes and centimeter as a fitness running Stock Picture Утренний пробег для здоровьяСпортивная обувь и сантиметр в качестве фитнес-бега Telephone switchboard with wires Stock Photo Телефонный коммутатор с проводами Injured runner Royalty Free Stock Images Травмированный бегун DNA model Stock Image Модель ДНК Control cabinet with patch panel of the 6th category, blue tone Royalty Free Stock Photos Шкаф управления с патч-панелью 6 категории, синий тон Injured runner Stock Picture Травмированный бегун Tool Royalty Free Stock Images Инструмент Injured runner sitting on a floor Stock Image Травмированный бегун сидит на полу Meat ram torso solid pair twisted fire bonfire vertical photo Royalty Free Stock Photos Мясной таран твердая пара витой костер костер вертикальное фото Yellow network cable on white . Stock Picture Желтый сетевой кабель на белом. Unshielded twisted pair Stock Photo Неэкранированная витая пара Cable connection Royalty Free Stock Images Кабельное соединение Croissant Tray Close Stock Image Круассан на подносе крупным планом Sportsman massaging his injured ankle after a sport accident Royalty Free Stock Photos Спортсмен массирует травмированную лодыжку после спортивного происшествия Walk two lovers under an umbrella. Appointment of two lovers in Stock Picture Гуляют двое влюбленных под зонтиком.Свидание двух влюбленных Pair of blue tights are on white. Stock Photo Пара синие колготки на белом. Coputer generated model of DNA Stock Image Модель ДНК, сгенерированная компьютером. Word Cloud of Wipe Stripper Royalty Free Stock Photos Облако слов стриппера. DNA, DNA Molecule Stock Picture ДНК, молекула ДНК. Woman cutting wire with special tool Stock Photo Женщина режет проволоку специальным инструментом.

    Смотрите также

    • Вывод воды для посудомоечной машины
    • Размер одной сотки земли
    • Канализационные насосные станции бытовые
    • Флоксы многолетние сорта
    • Сколько ходят кролики беременными
    • Профиль для гвл размеры и виды
    • В какую сторону откручивается
    • Сбор дождевой воды с крыши частного дома
    • Какая смесь для штукатурки стен лучше
    • Как подключить бойлер косвенного нагрева к одноконтурному котлу схема
    • Консоль в коридор

    Мы в соцсетях:
    Мы ВКонтактеМы в Одноклассниках

    Карта сайта, XML.

    ООО "Академия декора", г.
