Котлованы земляные работы
Разработка и рытье котлованов - 5 этапов подготовки проведения работ, формула определения глубины рытья
Процесс строительства зданий и сооружений начинается с разработки и рытья котлованов или траншей под фундамент. Этот процесс достаточно сложный и требует не только значительных технических, физических и денежных затрат, но и подготовку важной документации. Поэтому многие строительные организации и частные лица предпочитают не заниматься этим самостоятельно, а привлекать к работе ответственных и квалифицированных исполнителей – компании, которые имеют достаточный опыт по проведению предстоящих работ.
В данной статье мы поговорим, как осуществить разработку и рытье котлованов, и какие этапы необходимо пройти для успешного завершения дела.
Когда лучше рыть котлован?
Устройство котлована регламентируется СНиП 3.02.01-87, а что касается сезонности – специалисты утверждают, что лучше начинать работы весной. С наступлением первых теплых дней грунт начинает оттаивать, поэтому при рытье снижаются трудоемкость и временные затраты.
Иногда работы осуществляются в зимний период года, но в таком случае следует учитывать – при низких температурах обустройство бетоном фундамента усложняется. Необходимо также хорошо подумать прежде, чем начинать работу с котлованом осенью. Скорее всего, весной все равно придется производить выемку почвы, так как вместе с талым снегом стенки котлована начинают оплывать и сползать.
В процессе разработки котлованов необходимо провести следующие мероприятия:
- – Разработать проект, планировку территории и получить разрешительные документы.
- – Расчистить территорию от помех, включая деревья, постройки и лишний грунт.
- – Перенести в другое место инженерные коммуникации, которые пролегают на территории.
- – Произвести обустройство котлована с последующим вывозом грунта на утилизацию.
- – Укрепить откосы и стенки котлована, произвести прокладку новых коммуникаций.
- – Осуществить обратную засыпку и подготовить насыпь.
В целом, такие земляные работы, как разработка котлованов, предусматривают пять этапов. Об этом далее поговорим подробнее.
Этап №1: Подготовка к проведению работ
В строительной среде принято классифицировать котлованы на отдельные подвиды по таким параметрам, как наличие креплений по углам и наклонным стенам, количество или полное отсутствие откосов. От последнего фактора зависит выбор котлована ленточного или плиточного типа. Важно учитывать такие проблемы, как заболачивание почвы, подмывание грунта, перекос здания и другие факторы. Чтобы их избежать важно придерживаться трех правил:
- – Непрерывный контроль качества.
- – Сверка с планом.
- – Своевременная корректировка процесса.
Важно определить глубину рытья, и для этого строители используют формулу: v= н/6 (2а + а1) в + (2а1 + а) в1, где:
- v – глубина;
- н – параметр высоты;
- а1 и в1 – длина относительно верхней части;
- а и в – габариты всех сторон.
После этого определяется объем засыпки – необходимо вычесть общую массу из объема выбранного типа котлована. Важным показателем также является давление сооружения на фундаментные перекрытия. Вычисление габаритов и особенностей котлована осуществляются одновременно с проведением проектно-исследовательских работ, включая геодезическую съемку, ландшафтные работы, вертикальное планирование территории, определение типа почвы и другое.
Как видите, сложности могут подстерегать уже на подготовительном этапе, поэтому лучше всего обратиться за помощью к высококвалифицированным специалистам. Компания «МСК-Регион» проводит разработку и рытье котлованов с высоким качеством, а цена на земляные работы – установлена на доступном уровне для каждого клиента.
Этап №2: Расчистка площадки для котлована
Прежде чем приступать к рытью котлована или траншей, нужно расчистить площадку от различных помех природного или не природного происхождения. Это могут быть кусты или деревья, ненужные строения, дорожки из асфальта, кирпича и другое. Для выполнения задачи требуется привлекать не только специализированную технику, но и квалифицированный труд рабочих.
На представленной схеме видно, как правильно осуществлять разбивку котлована (а) и траншеи (б). Она может проводится на местности без поперечного уклона (в), на косогоре (г) и с определением отметки дна котлована (д).
Важно также заранее определиться с тем, куда будет вывозиться строительный мусор или грунт. Желательно, чтобы полигон для утилизации находился в максимальной близости – это позволит сэкономить транспортные расходы на привлечение крупногабаритной и мощной автотехники.
Этап №3: Рытье и перенос инженерных коммуникаций
Перед тем, как приступить к процессу рытья – нужно определить места залеганий труб, электросетей и канализации, а также их технические особенности. Коммуникации следует отключить, произвести их демонтаж и перенос на другое место. В этом случае, без согласования проводимых работ с ответственными органами не обойтись.
После получения разрешения на демонтаж инженерных коммуникаций, технический процесс подлежит внесению в общий план строительства. Сверяются проект и смета, уточняются объемы и план проведения работ, после чего составляется и утверждается соответствующий акт.
Приступая к рытью, устраняется дерн, а грунт разрыхляется. Организация уступов необходима на косогорах в месте основания насыпи – они производятся под уклоном до 0,02, направляясь по уровню падения косогора, и имеют габариты до 4 метров по ширине. Если насыпи характеризуются высокой влажностью, необходимо осушение или проведение противолавинных мероприятий.
Процесс рытья котлована осуществляется двумя способами:
- – Ручной. Проводится на участках, где нет подъездных путей для техники. Обычно такие работы осуществляются для небольших по размерам котлованов. Применяемые инструменты – заступы, лопаты, тачки для вывоза грунта и тромбователи.
- – Механизированный. Если строительная площадка имеет подъездные пути, то используется такая техника, как экскаваторы, грузовики, бульдозеры и погрузчики. Данный способ позволяет сократить время и усилия на обустройство котлована – в среднем, работа занимает около двух дней, в зависимости от размеров котлована.
В процессе выемки почвы под котлован нужно учитывать особенности грунта:
- – если он плотный – допустима глубина до 2 метров;
- – для суглинистых и глинистых почв – до 1,5 метров;
- – до 1,25 метра допускается выемка в супесчаной почве;
- – если грунт песчаный или гравелистый – только до 1 метра.
После осуществления рытья котлована необходимо позаботиться о надёжном укрепление стен.
Этап №4: Укрепление стен котлована
Это обязательное мероприятие для любого котлована, особенно если грунтовые воды на строительном участке имеют высокий уровень. Именно от надежного укрепления будет зависеть качество фундамента, долговечность и безопасность здания.
На схеме показана разметка фундамента по горизонтали.
Для укрепления стен используются следующие способы:
- – Цементовка – применяется в плотной застройке, если сооружения находятся друг от друга в непосредственной близости. Благодаря данному способу исключается разрушение фундамента вследствие вибраций от рядом находящихся зданий.
- – Шпунтовое укрепление – подходит для песчаных и ослабленных грунтов, заболоченной местности, на берегах водоемов, а также если наблюдается высокий уровень грунтовых вод. Для этого используется шпунт Ларсена, который до выемки земли погружается в почву и служит укреплением стен котлована.
- – Буронабивные сваи – наиболее распространен и считается самым современным методом. Роль ограждающих и несущих выполняют сборные конструкции, которые закладываются в железобетон или бетон. Благодаря данному способу можно проводить возведение фундамента на максимальной глубине.
- – Метод «стена в почве» — похож на предыдущий способ. Используется арматура продольного вида с оптимальным сечением, а укрепление происходит с помощью армированных окружностей небольшого диаметра.
После укрепления стен проводится обратная засыпка, которая необходима для того, чтобы влага не попадала под фундамент и не разрушала его.
Этап №5: Засыпка
После сооружения фундамента, процесс засыпки проводится в непрерывном режиме. Когда производится засыпка подвальных отверстий – осуществляется укладка перекрытий. Грунт укладывается слоями, которые не должны превышать 10 см. Проводить засыпку можно двумя способами:
- С помощью навесных вибротрамбующих или пневматических трамбующих установок.
- Вручную, используя трамбовки ручного типа, молотки и тележки для перевозки грунта.
Следует помнить, что все работы по обустройству котлована и фундамента должны предусматривать непрерывный контроль качества, корректирующие мероприятия и внимательную сверку с ранее утвержденной документаций. Только так можно возвести здание, которое безукоризненно прослужит долгие годы!
В данной статье мы рассмотрели особенности и этапы работы с котлованами в процессе строительства. Можно сделать вывод, что процесс этот – сложный, ответственный и трудоемкий. Поэтому в большинстве случаев разумным решением становится обратиться в специализированную компанию, которая занимается разработкой и рытьем котлованов на профессиональном уровне. Это сэкономит ваше время, деньги и силы.
В компании «МСК-Регион» вы можете заказать разработку и рытье котлованов любого уровня сложности. Большой опыт работы, квалифицированный коллектив, наличие мощной современной техники, годами налаженная работа с ответственными органами, быстрое оформление необходимой документации – станут гарантией того, что котлован будет обустроен в максимально сжатые сроки, а качество работ не оставит после себя разочарований.
Читайте также:
Механизированная уборка снега в Москве;
Гранитная крошка для посыпки дорог: как выбрать?;
Зачем нужен конструктор на стройке?;
Формула расчета кубатуры щебня;
Земляные работы. Устройство котлованов
Фундамент выступает в качестве одной из основных частей любого здания, поэтому от качества его возведения будет зависеть срок эксплуатации постройки. На первом этапе возведения основания необходимо вырыть котлован. Его форма зависит от типа фундамента.
Разновидности котлованов
Прежде чем заняться устройством котлована, необходимо рассмотреть его основные разновидности. На сегодняшний день известны критерии, по которым котлованы классифицируются на отдельные подвиды. С ними следует ознакомиться:
- необходимость наличия угловых креплений;
- количество откосов или их отсутствие;
- наличие наклонных стенок траншеи или котлована.
Последний фактор определяется основанием, которое может быть плитным или ленточным. Если на участке планируется возводить ленточный фундамент, то котлован будет иметь вид траншеи, располагающейся по периметру и в тех местах, где будут несущие стены.
Если вы планируете возведение плитного фундамента с подвалом, то котлован должен располагаться по периметру дома и в том месте, где будет находиться цокольный этаж. Перед началом работы необходимо осуществить земляные работы, они предусматривают:
- определение типа почвы;
- проведение анализа здания;
- выполнение расчета глубины котлована;
- проведение анализа климатического состояния региона.
Тип почвы определяется специальной экспертизой. Этот этап является обязательным, ведь с его помощью можно определить глубину основания, что обеспечит надежность и прочность здания в процессе эксплуатации. Можно осуществить ещё и анализ здания, которое будет выстраиваться на участке. Необходимо знать вес постройки, а также нагрузку на фундамент. Важно предусмотреть наличие самых мелких деталей, вплоть до материалов отделки полов, стен и кровли.
Разработка котлована
Перед устройством котлована проводится его разработка. Если работами вы планируете заняться самостоятельно, то понадобится много времени, терпения и сил. Но это позволит сэкономить. Работы следует начинать с определения глубины котлована. Для того чтобы узнать, каков будет объем котлована, необходимо воспользоваться формулой v= н/6 (2а + а1) в + (2а1 + а) в1. Высота котлована определяется буквой н, тогда как размеры сторон – это а и в. Длина котлована по верхней части – это а1 и в1. А вот коэффициент откоса обозначается буквой т.
Как только удастся определить объем котлована, необходимо рассчитать объем засыпки. Для этого из объема котлована вычитается общий объем. Глубину можно определить по грунту, а не по черновой отметке. Перед выемкой почвы следует определить глубину, на которой будет осуществляться копка. Это значение определяется составом почвы и нагрузкой от самого дома. Для определения давления здания на фундамент следует использовать формулу а = f/a (мн/m*m). При этом нагрузка от здания будет разделена на площадь нижней части основания. Как только размеры котлована были определены, можно приступать к его выкапыванию.
Процесс выполнения рытья
Устройство котлована осуществляется по определенному алгоритму. На первом этапе подготавливается участок, с него снимается верхний слой, при этом углубиться необходимо примерно на 40 см. Если имеется дополнительная влага, то ее следует отвести от участка.
Специальные опоры в виде брусьев позволят исключить сползание грунта по стенам котлована, когда будет осуществляться удаление почвы на заданную глубину. Это верно для 125 см. Если же это значение увеличивается до 500 см, то в котловане обустраиваются ступени, а их глубина определяется специалистами.
Подробное рассмотрение технологии земляных работ
Устройство котлована является довольно сложным процессом. Для его выполнения одного человека недостаточно. Высокой сложностью отличаются работы в глубине земли, ведь необходимо принять меры по предотвращению сползания почвы. На первом этапе снимается плодородный слой грунта, ведь он отличается высокой биологической активностью и не может выполнять роль несущего основания. Время от времени он изменяется в объеме, поэтому не может служить надежным основанием для фундамента здания.
Для удаления этого слоя рекомендуется использовать специальную технику или обычные инструменты. Выбор конечного варианта будет зависеть от материальных возможностей. Устройство котлована под фундамент будет предусматривать необходимость выемки грунта по всей площади дома, если здание будет иметь подвальное помещение. Специальная техника при этом используется в обязательном порядке.
Выемка грунта осуществляется постепенно, а строительное оборудование устанавливается на 80 см от начала фундамента. Почву следует располагать вблизи оборудования. Если устройство котлована под фундамент не предусматривает наличия подвала, то достаточно будет ленточного основания. Такие работы обходятся дешевле, чем те, что предусматривают обустройство плитного фундамента.
Особенности рытья
Рытье котлована осуществляется с особой осторожностью. Если грунт состоит из гравия и песка, то минимальная закладка должна быть равна 100 см. Углубиться предстоит на 125 см, если работать вы будете с супесчаной почвой. Глина и суглинки предполагают углубление на 150 см. Плотный грунт предусматривает наличие более глубокого фундамента, который закладывается на 2 м.
Для того чтобы исключить осыпание почвы, необходимо обеспечить уклон на стенах. Если высота стен фундамента будет равна примерно 150 см, то необходимо применить следующие значения. Когда работа осуществляется на песчаной почве, то уклон должен быть равен 60°. При уклоне почвы в 45° соотношение будет равно один к одному. Иногда разработка и устройство котлована предполагают работу на почве с большим количеством супесей. При этом уклон достигает 75°, а соотношение будет равно 1 к 1/4. Когда работать предстоит с глинистой почвой или той, что имеет высокую твердость, то соотношение будет равно 1 к 0 при уклоне в 90°.
Перед началом заливки для исключения сползания грунта необходимо использовать опоры из дерева. Соорудить их самостоятельно очень просто. Важно предусмотреть процесс засыпки пазух. Он является важным, так как проводится при минимальном давлении грунта. Засыпка осуществляется постепенно, материал при этом хорошо уплотняется. Оптимальная толщина каждого слоя при засыпке равна 20 см. Уплотнение грунта следует осуществлять ручным способом.
Отмостка должна изготавливаться от начала уплотнения. Важно позаботиться о наличии гидроизоляции котлована, что делается ещё до начала установки опалубки. Для этого обычно используется рубероид или материал из асбестоцемента.
Рекомендации по устройству котлована
Технология устройства котлованов может предусматривать заглубление основания на 3 м и больше. При этом обустраивается специальное ограждение из стали, его диаметр должен составить 30 см. Когда глубина достигает 6 м, требуется наличие специальной подземной стены, ее толщина должна составить 60 см. Когда глубина превышает 7 м, толщина стены должна достигать 1 м.
Устройство дна котлована предполагает его уплотнение, если почва достаточно мягкая. Для этого засыпается подушка из гальки или щебня. Стены приобретут при этом дополнительную стойкость. Когда грунт отличается высокой влажностью, рабочие должны позаботиться о наличии дренажа в виде слоя щебня. Нужно обратить внимание еще и на надежность откосных углов и частей. От начальной части основания котлована устанавливается подпорка. Следует надёжно укрепить подкосы.
Для того чтобы исключить проскальзывание и обеспечить фиксацию подкосов, нужно использовать обвязочный брус или скобы. Устройство траншей и котлованов, которые будут заглубляется больше чем на 5 м, предполагает проведение работ по защите стен от осыпания. Для этого устанавливаются скобы, а для крепления конструкции используется обвязочный брус, укрепляемый на стенах с помощью накладок и болтов. Это позволяет исключить ещё и усадку почвы.
Анкерные затяжки позволяют фиксировать котлован, который устраивается при возведении фундамента здания с подвалом. Анкеры должны находиться в месте двойной высоты установки откосов. Крутизна откоса определяется заглубленностью фундамента и типом грунта. Например, если при строительстве здания на грунте насыпного типа будет обустраиваться котлован на 150 см в глубину, то нижний участок откоса должен находиться в одном метре от стен котлована.
От глубины залегания основания и типа почвы будет зависеть степень крутизны. Наиболее подходящее значение этого показателя равно пределу от 25 до 60°. От увеличения угла обустройства откоса зависит объем земляных работ. Чем выше угол уклона откоса, тем больше средств потребуется на земляные работы. Устройство котлованов лучше осуществлять в летнее или осеннее время. При этом уровень влажности грунта окажется минимальным.
Вырытый зимой котлован имеет более высокую стоимость, как и строительство фундамента. Весной или поздней осенью уровень подземных вод находится максимально высоко, поэтому данные периоды не подходят для проведения работ по рытью.
Типовая технологическая карта на работу над котлованом
ТТК на устройство котлована составляется в момент проектирования здания. Если работы проводятся в мокрых грунтах второй группы, то глубина залегания может быть равна пределу от 2,5 до 9,1 м. Работы лучше осуществлять в летнее время. При составлении разбивочного чертежа необходимо нанести отметки дна котлована. Данные чертежа переносятся на обложку, которая имеет в составе столбы, прочно закопанные в землю. К ним прибивают доски, установленные на ребро с внешней стороны.
При разбивке котлована для больших фундаментов определяется контур на местности и на углах устанавливается обноска. Между противоположными обносками натягивается проволока. На обносках указывается глубина котлована. Перед началом рытья траншеи или котлована с откосами вешки устанавливаются от оси и вдоль бровок.
Если использовать одноковшовый экскаватор, то по мере увеличения плотности почвы производительность будет снижаться. Она зависит ещё и от способа разработки грунта. На этот показатель влияет еще и вместимость ковша. Производительность экскаватора повышается, если угол поворота стрелы будет уменьшен.
Экскаватор должен располагаться на рабочем месте, которое называется забоем. Его формы и геометрические размеры будут зависеть от оборудования и параметров, а также видов транспорта и размеров выемки. Устройство котлованов в грунтах, которые имеют повышенную влажность, предусматривает расположение транспортных средств и экскаватора таким образом, чтобы средний угол поворота оборудования от места заполнения ковша до места выгрузки оказался минимальным. Это требование обусловлено тем, что на поворот стрелы расходуется примерно 70 % рабочего времени цикла.
Особенности крепления котлованов
Устройство и крепление котлованов проводятся в обязательном порядке, если глубина залегания основания для крупнообломочной почвы составляет больше 1 м. Для грунтов высокой плотности этот параметр равен 2 м. Если вышеуказанная глубина не превышена, но работа осуществляется во влагонасыщенной почве с высоким уровнем грунтовых вод, то укрепление котлована в области откосов проводится в обязательном порядке.
На сегодняшний день известно два метода укрепления откосов, первый предполагает создание ограждающих шпунтовых сооружений, тогда как второй - отдельное укрепление с цементацией стенок. Для крепления используют не только шпунты, но и трубы. Наиболее надежный способ – это цементация откосов, но данный метод имеет один важный недостаток, который выражен в высокой стоимости.
Метод используется в тех случаях, когда соседние здания располагаются слишком близко, чтобы исключить вибрационное воздействие. Для этой цели можно использовать ещё и бурение с погружением свай шпунтового ограждения. Этот метод сводит к минимуму вибрации при погружении опор. Для укрепления откосов в некоторых случаях использование шпунта практичнее, чем цементация. Это обусловлено тем, что шпунтовые сваи после завершения работы можно извлечь и использовать повторно.
Особенности устройства фундамента
Устройство котлована (СНиП 3.02.01-87 регламентирует этот процесс) после завершения данного этапа предусматривает закладку основания. Если речь идёт о ленточной конструкции, то на дно котлована укладывается подушка, которая будет обеспечивать надежность, долговечность и прочность здания. В качестве неё выступает бой кирпича, щебень или песок. Можно использовать еще и гравийную подушку. Ее толщина составляет 200 мм или больше.
Если речь идет о песке, то для его уплотнения используется холодная вода. Сверху закладывается щебень или бой кирпича. Верхний слой подушки должен получиться максимально ровным, для проверки этой характеристики нужно использовать уровень. Закладывая подушку, вы должны обеспечить гидроизоляцию, для того чтобы при затвердевании бетона влага сохранялась максимально долго.
Устройство фундамента в котловане на следующем этапе предполагает установку опалубки и заливку бетона. Однако для начала необходимо осуществить армирование. Опалубка выполняется из досок или металлического профиля. Можно использовать любые подручные средства, главное, чтобы поверхность изнутри была ровной, ведь это скажется на внешнем виде бетонной конструкции.
На этом этапе предусматриваются отверстия, например под водопровод, вентиляцию и канализацию. Для этого в указанных местах перед заливкой устанавливаются трубы соответствующего диаметра. Заливка бетона выступает в качестве заключительного этапа. Для этого подготавливается раствор из цемента, щебня и песка. Рекомендуемые пропорции: 1: 3: 3.
Заключение
При самостоятельной разработке и устройстве траншей необходимо осуществить множество работ, в том числе подготовительные. Они предусматривают получение разрешения на строительство, а также проведение геодезических исследований. Если работами по устройству котлована вы планируете заняться самостоятельно, то это позволит сэкономить дополнительные денежные средства.
Технология разработки котлована под фундамент - СамСтрой
Способы разработки грунта принимаются в зависимости от конструкции и глубины заложения фундамента. Грунты под малозаглубленные ленточные и столбчатые фундаменты могут разрабатываться вручную, а выемка грунта под заглубленные фундаменты и фундаменты с цокольным (подвальным) этажом разрабатывается механизированным способом. Учитывая то, что ширина индивидуального дома редко превышает 12—15 м, разработку котлована можно вести экскаватором, оборудованным обратной лопатой, с ёмкостью ковша 0,25—0,65 м3 на гусеничном или колесном шасси или экскаватором-погрузчиком (рис. 1).
Рис. 1. Схема разработки котлована экскаватором: 1 — экскаватор; 2 — грунт для обратной засыпки; 3 — недобор грунта экскаватором 10—15 см
Рис. 2. Крутизна откосов котлованов и траншей в грунтах естественной влажности: а — песчаный грунт; б — супесь; в — глины и суглинки
Недобор грунта разрабатывается вручную перед устройством фундамента. При разработке грунта в радиус действия экскаватора не должны попадать провода линии электропередач. Грунт, выбираемый из котлована (траншеи), необходимо размещать на расстоянии не менее 1 м от края разработки. Рытье котлована и траншей с вертикальными стенками без крепления можно производить только в грунтах естественной влажности и при отсутствии грунтовых вод.
Глубина выемки, м, не должна превышать:
- в песчаных и гравелистых грунтах — 1;
- в супесчаных — 1,25;
- в глинах и суглинках — 1,5;
- в особоплотных грунтах — 2,0.
Работы по сооружению фундамента в траншеях без креплений следует производить сразу же за отрывкой грунта во избежание его осыпания или сползания. Если в траншее будут находиться люди, ширина ее должна быть не менее 0,7 м с учётом креплений.
Соблюдение правил производства земляных работ позволит избежать выполнения дополнительных работ из-за обрушения и сползания откосов, перебора выемки грунта и др.
Разработка котлована и траншей на глубину, превышающую пределы, указанные выше, производится с откосами или с креплением вертикальных стенок. Допустимая крутизна откосов котлованов и траншей в грунтах естественной влажности показана на рис. 2.
Минимальная ширина траншей должна удовлетворять следующим требованиям:
под ленточные фундаменты и конструкции подвального этажа — с учётом размеров конструкции, опалубки и ее крепления с добавлением 0,2— 0,3 м с каждой стороны;
под трубопроводы — не менее наружного диаметра трубы с добавлением 0,5 м при укладке отдельными трубами.
При наличии в период производства работ подземных вод мокрыми следует считать грунты, расположенные выше или ниже уровня грунтовых вод на величину капиллярного поднятия:
- 0,3—0,5 м — для песков, от пылеватых до крупных;
- 1,0м — для суглинков и глин.
Разработку грунта в котлованах или траншеях при переменной глубине заложения фундаментов следует вести уступами (рис. 3).
Рис. 3. Схема котлована с переменной глубиной заложения фундамента
Рис. 5. Схема обратной засыпки пазух фундамента: 1 — фундамент; 2 — стена подвала; 3 — гидроизоляция; 4 — асбестоцементные плоские листы; 5 — бетонный пол подвала; 6 – зона уплотнения грунта вручную; 7 — граница засыпки дренажа песком; 8 — дренажная труба; 9 — засыпка дренажа щебнем; 10 — слои грунта, уплотняемые легкими механическими трамбовками; 11 — отмостка; 12 — вентиляционный короб; 13 — перекрытие подвального этажа; 14 — утепленная кирпичная стена. Примечание. Толщина отсыпаемого слоя грунта принимается до 0,25 м.
Отношение высоты уступа к его длине должно быть не менее: при связных грунтах — 1:2; при несвязных грунтах — 1:3. Это соотношение — упрощенный вариант, позволяющий без расчета границы сжимаемой зоны и несущей способности грунта сохранить устойчивость основания.
Защита котлована от грунтовых вод
Многие застройщики начинают строительство дома без проведения инженерно-геологического исследования участка. При наличии высокого уровня грунтовых вод в разработанный котлован может просочиться вода и воспрепятствовать сооружению фундамента. При возведении монолитного фундамента на слабопроницаемых грунтах уложенная в конструкцию бетонная смесь будет подмываться и вымываться грунтовыми водами, что приведёт к разрушению сооружения. В таких случаях приходится срочно принимать меры по защите основания от замачивания. Даже круглосуточная откачка воды не остановит приток грунтовых вод.
Защитить основание можно искусственным понижением уровня грунтовых вод с помощью специального водопонизительного оборудования: электроосушением с использованием установок типа ЛИУ; вакуумированием с применением установок типа УВВ-1, УВВ-2 и ЭВВУ (эжекторных вакуумных водопонизительных установок) или другого оборудования. Но эти дорогостоящие и сложные способы защиты котлована редко используют даже специализированные фундаменто строительные организации. Устраивать противофильтрационные диафрагмы способом «набивного шпунта» или «стена в грунте» тоже трудозатратно и еще дороже. Стоимость водопонижения может приблизиться к стоимости строительства фундамента, что значительно дороже стоимости гидрогеологических изысканий строительной площади.
Рис. 4. Вариант защиты котлована от грунтовых вод: 1 — фундамент; 2 — песчаная подушка; 3 — канава для сбора воды; 4 — гравийная пригрузка; 5 — шпунтовая стенка; 6 – верхний слой водоупора; 7 — уровень землиВ слабопроницаемых грунтах наиболее предпочтительным является способ открытого водоотлива в тех случаях, когда отсутствует опасность суффозии (разрушение структуры грунта). Котлован можно оградить шпунтовыми стенками (деревянными или металлическими) (рис. 4). Однако такой способ требует наиболее пологих откосов и увеличивает объем земляных работ.
Засыпка пазух траншей и котлованов
Обратная засыпка пазух грунтом производится после проверки устройства фундаментов, прокладки трубопроводов, их испытания и сдачи по акту. Засыпка и послойное уплотнение грунта должны выполняться с обеспечением сохранности гидроизоляции фундаментов и стен подвала. Засыпку пазух доводят до отметок, гарантирующих надежный отвод поверхностных вод.
Обратную засыпку траншей, на которые не передаются дополнительные нагрузки, можно выполнять без уплотнения грунта, но с отсыпкой по трассе траншеи валика, размеры которого должны учитывать последующую осадку грунта. Узкие пазухи лучше засыпать малосжимаемыми грунтами (щебнем, песчано-гравийной смесью). Запас на осадку грунта без уплотнения принимается в процентах от высоты засыпки до 4 м для грунта:
- мелкий песок — 2;
- супесь и легкий суглинок — 3;
- глина тяжелая, суглинок, щебенистый грунт — 8.
При обратной засыпке пазух фундамента и стен подвала необходимо соблюдать нижеприведенные рекомендации с тем, чтобы давление грунта засыпки не повлияло на их устойчивость.
Засыпку пазух производят послойно. При этом толщина отсыпаемого слоя должна быть не более 25 см и число проходов не менее 4. Грунт уплотняют вручную, начиная с зон возле конструкций фундамента, стен подвала, мест ввода коммуникаций (рис. 5), а затем двигаются по направлению к краю откоса, применяя, если есть возможность, электротрамбовки типа ИЭ-4505, ИЭ-4502А. Верхний слой грунта уплотняют до отметки устройства отмостки. Чтобы уберечь гидроизоляцию стен подвала, ее закрывают плоскими асбестоцементными листами.
Расчет разработки котлована - устройство котлована, технологии рытья
Основанием любого сооружения, гаража, дома является фундамент, основание, на котором держится сооружение. Это подземное основание изготовлено из бетонной массы с добавлением крупного щебня, камня, которые добавляют для более прочной подземной подушки. Функционально является частью постройки, передает нагрузку от здания на грунт. Основной задачей основания является равномерное распределение нагрузки от здания.
Недооценивать важность и правильность работ по фундаменту нельзя. В случае некачественного выполнения задач по его устройству, постройка может треснуть, просесть, а то и вовсе развалится. Представим, что это многоэтажный дом, в котором полно людей, что с ними может случится в худшем случае. Поэтому, технологическая разработка фундамента есть важным началом перед возведением объекта на выбранном участке.
Для разработки котлована чертеж является документом, по которому следует выполнять все указанные работы, там указываются правильные габариты, размеры и пояснения.
Разработка котлована для будущего строения, предусматривает ряд обязательных подготовительных действий:
- – разрабатывается технологическая карта на земляные работы, исследуется на выбранном участке почва, ее плотность, состав, учитывается близость подземных вод. Близкая к поверхности влага, способна разрушить самый прочный фундамент если работы выполнить неправильно;
- – при необходимости делается аэрогеосъемка места строительства, выполняется разметка местности и ее выравнивание;
- – площадка убирается от всевозможных старых построек, деревьев, кустарников. При наличии в месте рытья инженерных сетей, необходимо все действия согласовать и возможно перенести их в безопасное место.
После выполнения выше обозначенных задач, начинается разработка котлована.
В случаях, где будущая постройка находится в плотном окружении действующих строений и зданий, подъезд техники невозможен, копку проводят вручную. Хотя это значительно замедлит общий процесс и удорожает смету.
Разновидность котлованов под фундаменты
Фундамент – это большая яма, выемка на местности, бывает разных размеров, глубин, делается ниже уровня земли. Единственное исключение – плиточные фундаменты для легкого гаража, сарая, временной бытовки, здесь, плита углубляется на 30 – 40 см, иначе сильным порывом ветра строение снесет.
Котлованы бывают:
- траншея или котлован
- вертикальными
- наклонными
- с откосами или без них
- с укреплением против осыпания
Обустройство основания котлована под фундамент
Устройство котлована под фундамент – первостепенная важная задача перед строительством каких либо построек. От правильности его устройства зависит качество и надежность будущей постройки, которая также зависит от правильно выполненных земляных работ. Здесь застройщик часто стоит перед выбором – каким способом выполнять выемку грунта – вручную или с помощью современной землеройной техники.
Итак – способ вручную.
Для выемки почвы потребуется несколько здоровых человек и простой инструмент – лопата, кирка, тачка вывозить почву. Если возводится дом без подвала или погреба, глубина копки не критическая, ручной метод подходит. Но, если планируется подвал – больше подойдет механизированный вариант для выемки грунта – так быстрей и экономически целесообразно.
Ручной метод будет востребован на небольших площадях, а также там, где подъезд техники невозможен по ряду причин – плотные постройки рядом, отсутствие подъезда для самосвалов и бульдозера.
В целом – ручной способ копки занимает значительное время, сложней управляться с грунтом, его надо кому – то вывозить, где – то складировать. Земляные работы желательно проводить опытным работникам под присмотром специалистов. Для таких работ желательно привлекать физически крепких и выносливых мужчин без вредных привычек.
Механизированный способ
Технология рытья котлована экскаватором обязательна с применением бульдозера и самосвалов. Здесь обязательно следует рассмотреть возможность заезда и разворота грузовых автомобилей, место для поворота экскаватора, продумать в целом технику безопасности при работе на площадке.
Также важно обеспечить постоянный вывоз грунта, чтобы не было простоя техники и скопления ненужного грунта, он отнимает рабочее пространство, которого всегда мало. Извлеченная из котлована земля увеличивается в объеме на 20 – 40%, поэтому он занимает много места на рабочей площадке.
Технику следует подбирать с учетом разновидности грунта и фундамента, длины и ширины будущего котлована.
С участием выбранной техники, значительно сокращается время по копке, растительный верхний слой грунта срезается и вывозится в места с бедной почвой для ее восстановления. По просьбе хозяев, его сваливают в кучу там, где он не будет мешать строительным работам. Остальной почвогрунт, сразу забрасывают в кузов автомобиля и вывозят в отведенные для этого места. Часто в земле, при копке, натыкаются на большие камни – вручную с подобными сюрпризами не всегда можно справиться. При механизированном способе разработки котлована техника легко справиться с любой большой находкой.
Вариант вывоза земли со строительной площадки нежелателен, это повышает стоимость производимых работ, целесообразно грунт максимально укладывать в кучи вдоль выемки, идеально соблюсти равенство, нулевой баланс. Для этого важно правильно определить правильный уровень площадки, чтобы выйти на нулевой баланс земляных масс.
Технику всегда можно взять в аренду в какой – либо фирме, сейчас это не проблема.
Земляные работы лучше проводить весной или летом, не затягивать на зиму, когда промерзнет земля, особенно если это ручной труд.
Дно котлована обязательно надо выровнять, часто последние 10 см копаются вручную, выравнивают максимально ровно при помощи нивелира.
| категория | Вид грунта | Плотность кг/м | Способ разработки |
| 1 | Песок, супесь, растительный грунт, торф | 600 – 1600 | Ручной – лопаты. Механический |
| 2 | Легкий суглинок, лесс, гравий, песок со щебнем, песок со строительным мусором | 1600 – 1900 | Ручной – лопаты, кирки. Механический |
| 3 | Жирная глина, тяжелый суглинок, крупный гравий, растительный грунт с плотными корнями, суглинок со щебнем или галькой | 1750 – 1900 | Ручной – лопаты, кирки, ломы. Механический. |
| 4 | Тяжелая глина, жирная глина со щебнем, сланцевая глина | 1900 – 2000 | Ручной – лопаты, кирки, ломы, молоты. Механический. |
| 5 | Плотный отвердевший лесс, дресва, туф, меловые породы, известняки ракушечник | 1200 – 2800 | Ручной – ломы, кирки, лопаты, отбойные молотки. Взрывным способом. |
| 6 | Гранит, известняк, песчаник, базальт, конгломерат с галькой | 2200 – 3000 | Взрывным способом |
Глубина котлована
Глубина будущего основания должна учитывать два важных показателя почвы в данном месте: высота грунтовых вод и уровень промерзания почвы. Фундамент должен быть выкопан на 40 – 50 см ниже уровня промерзания грунта.
Габариты котлована
При копке, необходимо знать, что ширина котлована и длинна зависят от массы будущей постройки. Важное условие при этом – размер фундамента делают больше будущего строения на 40 – 50 см, по 20 – 25 см на сторону. Данный параметр необходимо выдержать для будущего облицовочного слоя, который должен на чем то держаться, а не висеть в воздухе, должна быть точка опоры.
Расчет котлована
Расчет котлована цена складывается из многих факторов, основными ценообразующими являются:
- – размеры – длинна, глубина, ширина
- – общая площадь фундамента
- – форма котлована
- – местонахождение выбранного участка, удаленность
- – потребность в вывозе грунта
Часть грунта пойдет на засыпку, на дренаж, остальной грунт, как правило, с площадки вывозят. Бывает, грунта много, целесообразно использовать грузовой автомобиль для вывоза большой грузоподъемности, это снизит затраты на топливо.
Данная информация позволит с минимальной погрешностью рассчитать будущие расходы на работы по возведению фундамента.
Пример:
Траншея с вертикальными стенками на ровной подготовленной площадке
Ширина – a,1 м;
Высота – h, 2 м;
Длина – L, 6 м;
V = a * h * L = 1 * 2 * 6 = 12m3
F = a * h = 1 * 2 = 2m2
Объем траншеи – V=12 М3
Площадь – F = 2М2
Как видно из примера, вычислить объем и площадь котлована можно очень просто самостоятельно. Для вычисления большой площади выемки, участок разбивают на мелкие части, проводят замеры и вычисления, затем все суммируется.
Технологическая карта
Типовая технологическая карта создана для организации работ по устройству котлованов для специалистов строителей, которые будут задействованы на данном этапе.
В документе указан перечень первоочередных работ и технология проведения земляных работ по копке механическим способом или вручную. Также приведены рекомендации по соблюдению техники безопасности рабочими и меры по контролю качества указанных работ.
Прописана необходимость в механизмах и техники в целом, чтобы все работы были выполнены в расчетное время без потерь. В характеристиках машин, тракторов и механизмов указаны максимальные показатели. Работа на износ, на максимально возможных мощностях быстро выведет технику со строя. Данный факт необходимо учитывать при выборе техники и задавать средние сроки на выполнение работ.
Прежде, чем приступить к земляным работам, необходимо:
- – оградить строительную площадку, согласно современным требованиям
- – провести работы для устройства временных дорог для техники
- – произвести зачистку территории
- – снять плодородный слой почвы, 5 – 10 см
- – спланировать строительную площадку
- – произвести отвод поверхностных вод
- – произвести монтаж бытовок, туалета
- – задействовать временное снабжение площадки электричеством и водой
- – развесить фонари по периметру площадки
- – смонтировать мойку колес для грузовиков при выезде
- – указать место для складирования земли на площадке
В технологической карте последовательно прописан следующий порядок работ:
- – вычисление размеров котлована и объема земляных работ
- – устройство съезда в котлован
- – работа экскаватором
- – возможные работы по понижению уровня грунтовых вод
- – копание на дне ручным способом, выравнивание
Перечисляется состав рабочих:
- – машинист экскаватора – 1 чел;
- – машинист бульдозера – 1 чел;
- – землекопы – 3 чел;
- – работы вести по 4 человека, предварительно их обучив и подготовив.
По заготовленной ранее разбивочной карте, бригадир или мастер участка замеряет размеры котлована, учитывая откосы. Важно учитывать расположение конструкций и механизмов внутри выемки, безопасное передвижение людей в пазухе. Ширина такого места для людей – 1 – 1,5 м.
Тщательное выполнение всех прописанных рекомендаций по работе с фундаментом обеспечит качественные дальнейшие работы по строительству объекта на данной площадке.
Читайте также:
Красный кирпич — характеристики, размеры, виды и советы по выбору
Добыча и свойства гранитного щебня
кто разрабатывает, проектирование плана, чертежей, схем, для чего нужна технологическая карта на земляные работы, где она используется
Разработка проекта и схемы котлована должна выполняться в обязательном порядке перед началом любого строительства. Назначение этого этапа — качественно определить этапы и время выполнения работ.
Это позволит производственным строительным циклам проходить организованно, ритмично и безопасно.
В проект включаются технологические акты, нужные для поэтапного выполнения работ: подготовительные мероприятия, подготовка площадки, ПОС и ППР на котлован, планы, чертежи, схемы, а также график перемещения автотехники.
От производственного качества исполнения проектной документации котлована напрямую зависит темп строительных процессов, а также эксплуатационная стойкость объекта, поскольку именно котлован примет на себя нагрузки объекта и должен сдерживать их, не допуская процессов усадки и морозного вспучивания земли.
Кто производит разработку?
По действующему градостроительному законодательству обязательными документами в проекте на возведение объекта, предусматривающий устройство котлована считаются проекты по производству работ и организации строительства, которые сокращенно обозначаются соответственно ППР и ПОС.
Согласно своду правил 12-136, изданных в 2002 г., вышеназванные документы разрабатываются в комплекте проекта на полный объем, для того чтобы согласовать конструкторские решения с организационными мероприятиями в ходе выполнения.
Проектирование ППР на разработку и ПОС обязаны выполняться профессионалами, располагающими должным образованием и опытом. ПОС разрабатывается проектантами и включается в проект, а ППР заказывается генеральным подрядчиком и согласовывается с заказчиком, технадзором и организациями, на баланс которых будет передаваться объект.
Для чего нужна проектная документация?
Сооружать любой объект жилого или промышленного назначения на плодородном покрове грунта непозволительно. Данный слой считается на биологическом уровне активной субстанцией, способной с течением времени трансформировать собственный объем.
В случае, когда планируется возводить объект с подвалом, то углубление в грунте выполняют по всей площади строительства, как правило, имеющей непростую грунтовую составляющую и сложносоставную геометрическую конфигурацию в плане. Поэтому, чтобы предвидеть все возможные технологические нюансы без проекта никак не обойтись.
План ямы для фундамента находится в прямой зависимости от строительной модели основания, его габаритов и устанавливает главные характеристики выемки:
- наличие и число откосов;
- тип монтажа углового крепежа;
- наличие наклонных стен;
- обоснование предпочтительного вида выемки: котлована или траншеи, для плитного или ленточного фундамента.
Проектно-сметная документация и нормативы для ее разработки
Поскольку основными проектными документами котлована являются ПОС и ППР, существующая государственная нормативная база строго регламентирует состав этих документов.
Примерный состав ППР при выполнении выемки, имеющей крепления:
Проектная пояснительная записка.- Исходные данные.
- Утвержденный заказчиком график выполнения этапов.
- Генеральный план строительства.
- Перечень земляных работ.
- Перечень автотехники и ее характеристики.
- ПОС.
- Планы выемки и схемы в разрезах.
- Проект шпунтового ограждения выемки.
Основные нормативные материалы для проектирования:
| № | Назначение | № СП | № ГОСТ | № СНИП | Ввод в действие |
| 1 | Порядок выполнения котлованов | 45-13330 | 2012 | ||
| 2 | Подготовка для фундаментов | 22-13330 | 2011 | ||
| 3 | Фундаменты свайного типа | 24-13330 | 2011 | ||
| 4 | Антикоррозионная защита | 28-13330 | 2012 | ||
| 5 | На площадке строительства | 47-13330 | 2012 | ||
| 6 | Организационные мероприятия в строительстве | 48-13330 | 2012 | ||
| 7 | Конструкции | 70-13330 | 2012 | ||
| 8 | Изоляционные покрытия | 71-13330 | 2012 | ||
| 9 | Защита территории | 116-13330 | 2012 | ||
| 10 | Геодезические исследования | 126-13330 | 2012 | ||
| 11 | Охрана труда, части 1 и 2 | 12-03 12-04 | 2001 2002 | ||
| 12 | Антикоррозионная защита | 9-602 | 2005 | ||
| 13 | Стандарты по охране труда | 12-1.004 | 1991 | ||
| 14 | Защита окружающей среды | 17-4.3.02 17-5.3.05 17-5.3.06 | 1984 1984 1984 | ||
| 15 | Бетоны | 10060 10180 10181 | 2012 2012 2014 | ||
| 16 | Грунты | 12536 19912 22733 23061 25100 5686 | 2014 2012 2016 2012 2011 2012 |
План и чертеж
В составе проекта объекта должен быть выполнен план котлована, который включается в раздел КЖ. Первый лист данного раздела содержит общие данные, спецификации чертежей и основные директивы по исполнению фундамента.
На втором листе представляется план котлована, с контурами фундамента, откосами выемки, глубиной и рекомендациям по технологии ее выполнения.
Алгоритм выполнения плана:
- Наносится матрица из конечных осей и контур фундамента объекта.
- Отступают от абриса фундамента снаружи на 100 мм, получая контур выемки.
- Отступают от границ снаружи на предельный размер 500 мм, разрешаемый нормами, и создают линию контура низа выемки.
- Отступают от контура низа откосов под 45 градусов, проводя верхнюю линию откоса.
Схема
Технологическая карта проектируется в комплекте ППР генподрядчиком по согласованию с заказчиком и другими заинтересованными организациями, например, будущим балансодержателем объекта. Цель ее разработки разработать обоснованный технологический процесс выемки под фундамент объекта.
На базе технологической карты в составе ППР проектируются рабочие технологические карты на производство разных этапов земляных работ: разрыхление, срезание растительной оболочки, выполнение вертикально-ориентированной планировки.
При привязке ТК к определенному объекту и режимам возведения разрабатывают схемы, объемы выполняемых работ, трудозатраты, автотранспортные средства, стройматериалы и оснащение.
Рабочие ТК проектируются по рабочим проектным чертежам, регулируют средства снабжения и стандарты исполнения строительных процессов при возведении котлована.
ТК предусматривает следующие этапы:
- Планирование почвы в пределах геометрии площадки строительства бульдозерами;
- выборка грунта гидромеханическими экскаваторами, с ковшом, работающим по принципу «обратная лопата», с последующей загрузкой в автотранспорт;
- доводка уровня грунта по проекту и зачистка основания выемки бульдозерами или иными устройствами малой механизации.
Области использования ТТК
В России большинство объектов гражданского и промышленного назначения выполнено на базе типового проектирования с использованием однотипных объектов и узлов. Это делается с целью использования строительных изделий серийного производства.
Для таких случаев исследовательскими строительными институтами выпущены типовые технологические карты, в которых процессы выполнения котлованов разработаны высококлассными специалистами и имеют самые высокие показатели эффективности. При их применении не требуется дополнительная экспертиза.
Сегодня существуют десятки различных тех карт на разработку для разных грунтов и объектов:
- 1.01.01.79, промобъекты с кубатурой до 100000 м3 для строительства, проводимого в зимнее время;
- 1.01.01.42, промобъекты в скальных грунтах;
- 109-05, траншеи с откосами;
- 62-04 ТК для выполнения выемки по грунтам I — II групп.
ТТК предназначается для применения при проектировании ППР, ПОС и другой строительно-технологической документации и для ознакомления исполнителя с правилами производства котлована.
Использование ТТК оказывает содействие на:
- организацию строительного производства,
- увеличения производительности труда,
- уменьшению себестоимости строительных работ,
- повышению качества,
- снижению продолжительности работ,
- повышению техники безопасности,
- рациональному применению трудовых и материальных ресурсов и автотранспорта.
Скачать типовую технологическую карту на разработку котлована
Составление подробной технологической карты
На базе типовой ТК или без нее, в случае возведения нетиповых объектов строительства, разрабатывают подробную технологическую карту.
Например, ТК для жилого объекта из кирпича в пять этажей, имеющего размеры в плане 31.1*I2.0 м будет иметь разделы:
- Описание климатического района: г. Новгород. Климатический район II, подрайон II В, средняя температура воздуха 4.1 C, около 573 мм осадков в год. Глубина замерзания почвы — 1.70м. Почва — суглинок, классификация почвы 11.
- Рисунок выемки почвы размером 37.00×17.00 м, высотой 2.5 м, для возведения фундаментов.
- Режим работы: производятся в 2 рабочие смены.
- Состав работ: выемка и транспортировка земли, подчистка низа котлована.
- Технология производства: расчистка, снятие растительного слоя почвы, планировка, отвод подпочвенных и поверхностных вод, георазбивка и обустройство временных работ.
- Использование транспорта для выемки почвы – экскаватор с емкостью ковша 0.650 м3.
- Использование транспорта для подчистки грунта — механическим способом с использованием бульдозера и ручным методом.
- Карта вывоза лишнего грунта с использованием КамАЗ-5511.
- Земля с котлована вырабатывается в 2-е торцевые проходки.
- Выполняется расчет выемки земли, который в данном варианте будет равен 64.11м3.
Фрагмент типовой технологической карты:
ППР на разработку выемки
Проект производства работ — это первостепенный документ для подготовки котлована. От него и от того, как квалифицированно будут пройдены все строительные этапы, будет зависеть эксплуатационное качество возведенного объекта. При проектировании ППР на котлован конструкторы и разработчики должны учесть огромное число факторов, влияющих на конечный результат.
Вначале потребуется предусматривать технологические расчеты по выше обозначенным нормативным материалам: СНИП, СП и ГОСТ.
Кроме того, нужно будет учесть следующие критерии:
- Вид почвы на стройплощадке;
- высоту выемки;
- коэффициент проседания почвы;
- возможность обрушения стен выемки;
- уровень подпочвенных вод.
Исполнителю работ необходимо знать, что все отклонения от утвержденного ППР — это нарушение правил строительства, которое может привести к уголовному наказанию. Даже самая незначимая перестановке техники на площадке может привести к тяжелым последствиям.
Распространенные ошибки
Грубые нарушения и дефекты, допущенные при проектировании и строительстве котлована, оказывают большое влияние на эксплуатационные характеристики и долговечность объекта.
Наиболее часто распространенные ошибки, обнаруживаемые экспертами при исследовании проектов котлована:
Самая банальная ошибка, но с далеко идущими последствиями — пригласить для разработки проекта малоопытную проектную компанию.- Отсутствуют данные в графической части проекта.
- Некорректная разработка ПОС и ППР.
- Нет заключения СЭС на соответствие земельного участка строительству.
- Отсутствие карты использования дорог для транзита большегрузной автотехники.
- Ошибка при установлении климатического района.
- Ошибки в определении грунтовых вод.
- Отсутствие лицензии на программное обеспечение, по которым рассчитывался котлован.
- В геологических изысканиях указаны недостоверные данные.
- Неправильный расчет объемов грунта.
- Не правильно учтен промежуток для работы в пазухе выемки и ее откосы.
Заключение
Построение котлована под фундамент объекта принадлежит к этапу земляных работ «0»- цикла. С тем, чтобы выполнить высококачественный фундамент под будущий объект, нужно иметь профессионально разработанный план ямы под фундамент, соответствующий всем требованиям градостроительного законодательства. Поскольку от того, как выполнен котлован и подготовлена грунтовая подошва, будет зависеть устойчивость будущего строения.
Вконтакте
Одноклассники
Мой мир
Расчет объемов земляных работ
Траншея - это открытая выемка в земле, предназначенная для устройства ленточного фундамента, прокладки коммуникаций (водопровод, канализация, силовые кабеля, сети связи).
При устройстве ленточного фундамента ширину траншеи рекомендуется принимать на 600 мм больше ширины основания фундамента bф (для возможности выполнения монтажных работ, проход людей).
Траншея с вертикальными стенками на спланированной местности - самая простая форма выемки. В основном применяется при низкой высоте траншеи и при производстве работ в зимних условиях, когда откосы траншеи заморожены, и нет опасности обвала грунта, так же применяется при устройстве механических креплений стен выемки (распорных; консольных; консольно-распорных).
Крутизна откосов в зависимости от вида грунта и глубины выемки
| Наименование грунтов | Крутизна откосов (отношение его высоты к заложению - 1:m) при глубине выемки, м, не более | ||
| 1.5 | 3 | 5 | |
| Насыпной неуплотненный | 1:0,67 | 1:1 | 1:1,25 |
| Песчаный и гравийный | 1:0,5 | 1:1 | 1:1 |
| Супесь | 1:0,25 | 1:0,67 | 1:0,85 |
| Суглинок | 1:0 | 1:0,5 | 1:0,75 |
| Глина | 1:0 | 1:0,25 | 1:0,5 |
| Лессы и лессовидные | 1:0 | 1:0,5 | 1:0,5 |
Объем выемки траншеи можно опрделить как произведение площади поперечного сечения на длинну.
Объем обратной засыпки определяется как разность между объемом выемки и монтируемых конструкций (фундаментных блоков, труб).
Котлован — выемка в грунте, предназначенная для устройства оснований и фундаментов зданий и других инженерных сооружений.
Раскопки и карьеры
Аналитическая задача
Раскопки охватывают широкий спектр инженерно-геологических работ, от строительства зданий до открытых горных работ, и могут служить основой для широкого спектра анализов. Общим для всех проблем этой категории является снятие внутренних напряжений при разгрузке грунта или породы. Кроме того, наличие воды в земле или свободной воды на поверхности может сильно изменить поведение при выемке грунта с точки зрения фильтрации и устойчивости.
Решение GeoStudio
GeoStudio устанавливает на месте напряжения и условия порового давления воды, так что после удаления грунта можно рассчитать смещения отскока. Системы стационарного или переходного течения поровой воды могут быть смоделированы и включены в оценки обезвоживания и стабильности. Подробные траектории напряжений можно отслеживать во время переходных изменений давления поровой воды. При расширенном анализе обрушение откоса в яме можно объяснить внезапным обрушением неустойчивого грунта.Динамический анализ землетрясений оценивает возможность создания избыточного давления поровой воды в грунте или пластической деформации из-за перераспределения напряжений.
.Яма земляных работ, Стоковые Фотографии и Роялти-Фри Изображения яма земляных работ
, Стоковые Фотографии и Роялти-Фри Изображения яма земляных работ | Depositphotos®
Экскаватор
Экскаватор в работе на стройплощадке
Экскаватор-погрузчик в песочнице
Экскаватор Трактор копает траншею
Экскаватор с песком
Экскаватор загружает самосвал в песочницу на строительной площадке шоссе и в карьере
Копает экскаватор-погрузчик 09 Экскаватор-погрузчик Экскаватор Бульдозер-погрузчик с большим баком
Добыча угля в карьере

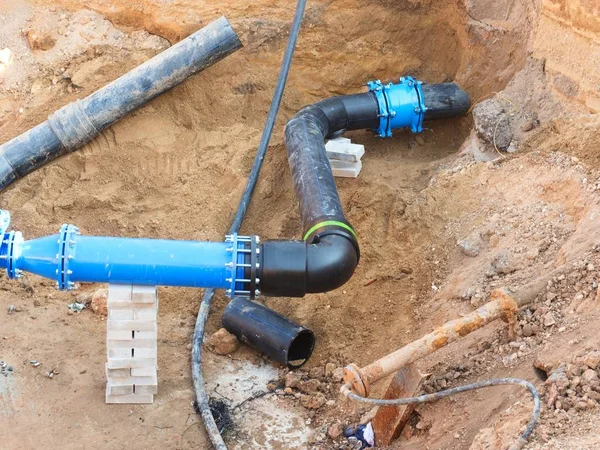

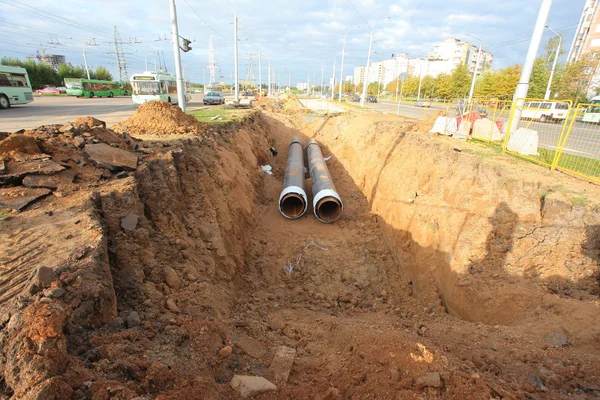

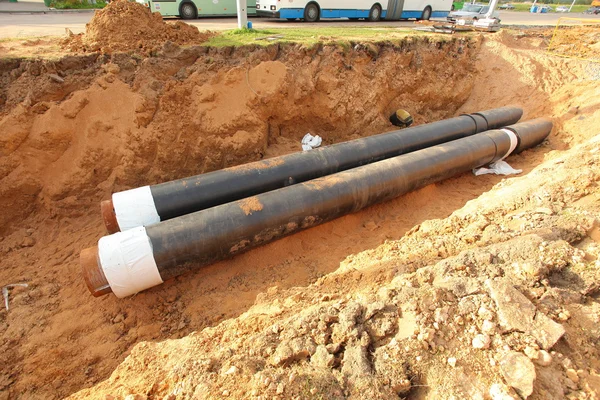

Трубы для воды в траншее
3d модель экскаватора
Трубы для воды в траншеи
Экскаватор-погрузчик с обратной лопатой
Разрез бурого угля открытым способом
Экскаватор на сносе
Экскаватор в работе
Землекоп, экскаватор и бульдозер строительной площадки.промышленное оборудование на строительной площадке

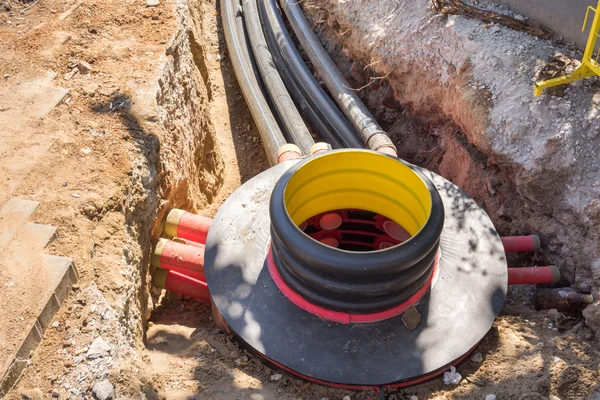

Котлован, электрические кабели и оптические волокна при рытье на строительной площадке
Погрузчик Tiger
Строительные работы с погрузчиком
Самосвалы, перемещающие землю
Прокладка оптического волокна и электрических кабелей при дорожных работах

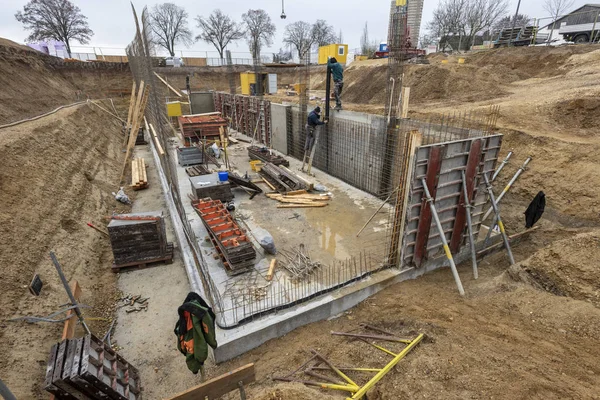

Фундамент нового дома
Промышленный экскаватор копает яму и загружает землю в самосвал на карьере или строительной площадке
Котлован, электрические кабели и оптические волокна при рытье на строительной площадке
Экскаватор с землей в ковше
Экскаватор в действии
Погрузка в большой грузовик строительный материал

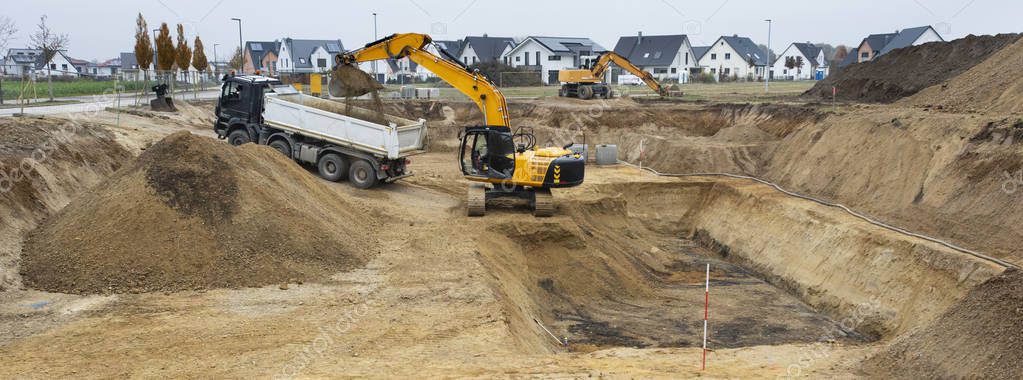

Экскаватор и грузовик работают в котловане
Рабочие за работой

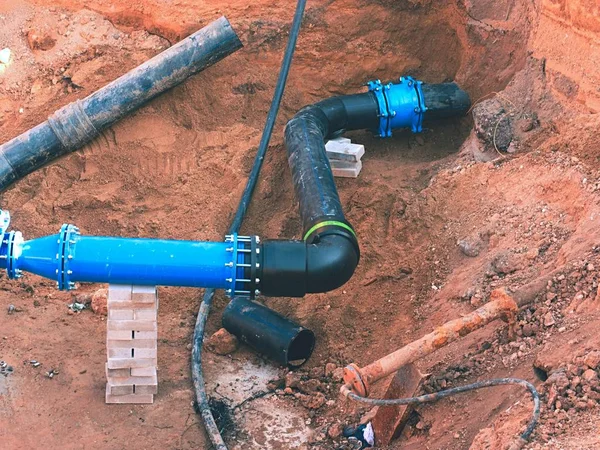

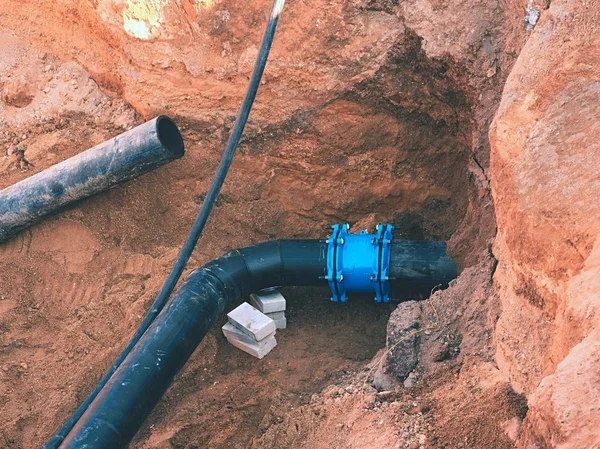

Пластиковые трубы, соединенные со стальными трубами с помощью соединительного элемента и фланца.

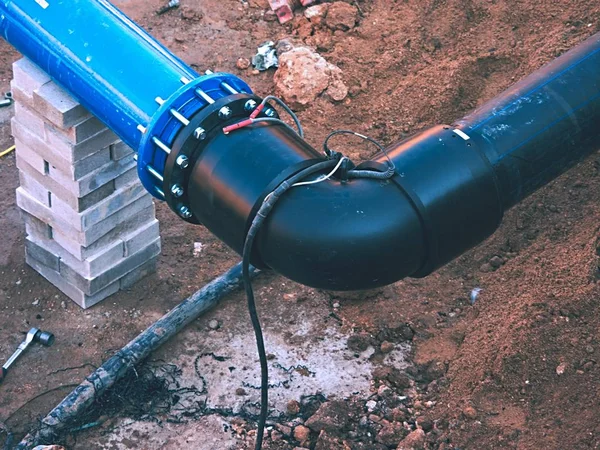

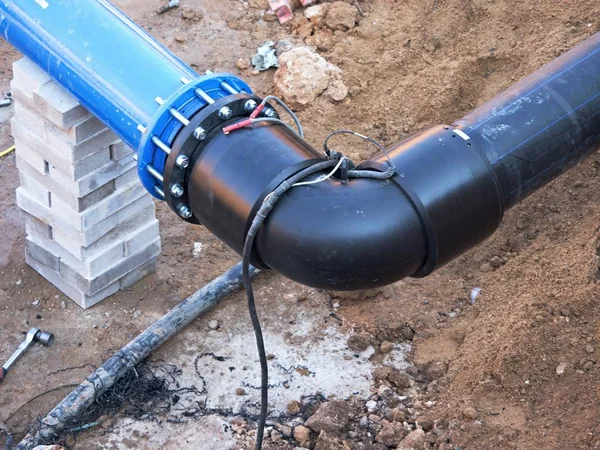

Сварка труб из ПНД под землей, Городская система водоснабжения.
Карьер, сортировка пород, добыча угля, добывающая промышленность.
Пластиковые трубы, соединенные со стальными трубами с помощью соединительного элемента и фланца.
Сварка труб из ПНД под землей, Городская переносная система водоснабжения
Котлован, электрические кабели и оптические волокна при рытье на строительной площадке
Сварка труб ПНД под землей, Городская переносная водопроводная система
Мастера в яме с геотермальными трубами
Пластиковые трубы, соединенные со сталью трубы с соединительным элементом и фланцем.
Экскаватор на песочнице
Экскаватор и промышленный экскаватор на строительной площадке, в карьере и погрузка земли в самосвал
Тяжелый бульдозер и экскаватор загружают и перемещают красный песок или почву на строительной площадке
Горная карьера и машина для дробления камней
Рабочий с планом и блокнот для обсуждения вещей в карьере.
Экскаватор.
. Горный карьер со специальным оборудованием. Разработка карьера. Песок
Трубы для воды в траншее
Крупный план горных выработок медного рудника
Угольный карьер
Медный карьер карьера

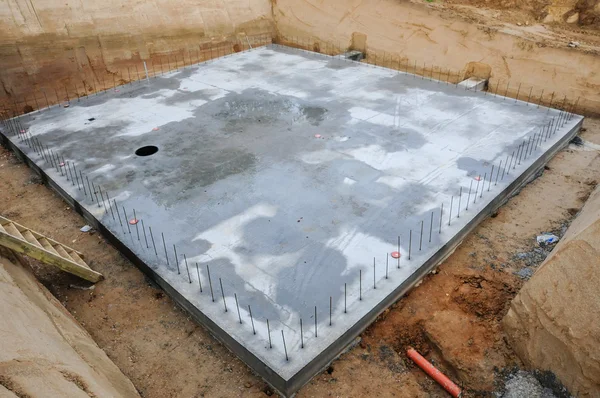

Фундаментная плита нового здания
Мраморный карьер, каменная текстура, разработка каменных карьеров
Экскаватор в песчаном карьере .Погрузка песка. Разработка угла

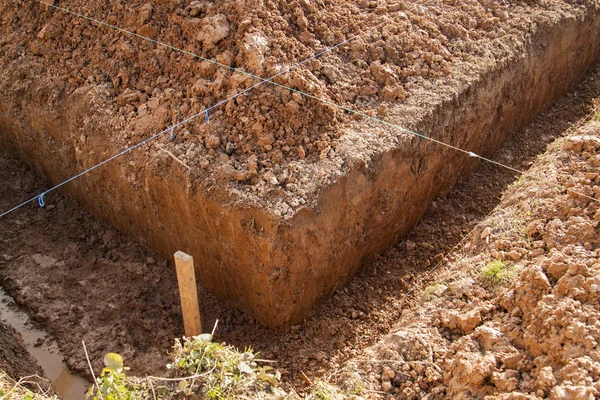

траншеи, выкопанной вручную под фундамент или для прокладки дренажа и линий, вытянутых из троса для ровности
Работы с бортовым погрузчиком
Экскаватор-погрузчик с обратной лопатой
Экскаватор для тяжелых условий эксплуатации на песке на обочине дорожного строительства участок
Погрузка строительного материала в большой грузовик
Сельский открытый карьер
Стена современного алмазного карьера - абстрактный фон
Медный рудник Крупный план
3d модель экскаватора
Ремонт общественных улиц, экскаватор
Трубы для воды в траншее
Гигантское колесо роторного экскаватора
Карьер, сортировка пород, добыча угля, добывающая промышленность
Граница между промышленным участком и зеленым лесом.Вид с воздуха на оп.
Стена и дорога в современной алмазной шахте
Большой оранжевый экскаватор в угольной шахте в солнечный день
Большой оранжевый экскаватор в угольной шахте
Землепользование
Открытый карьер
Открытый угольный разрез в Горже
Промышленный автопогрузчик экскаватор и бульдозер перемещают землю и выгружают ее в самосвал
Большой желтый карьерный самосвал
Гравийный карьер
Добыча угля на карьере
Экскаватор выгружает гравий
Большой желтый карьерный самосвал
Гравий
Набор изолированных колесных погрузчиков
Карьер
Большой желтый самосвал и экскаватор в угольной шахте на рассвете .Видеоролики Раскопки и видеозаписи
Яма земляных работ и видеозаписи | Depositphotos®
Трактор рвет землю. Экскаватор сваливает землю крупным планом.
Экскаватор выкапывает глинистый грунт в котловане для строительства фундамента. Железный ковш экскаватора с землей, фон, промышленность
Крупный план ковша экскаватора, выбрасывающего землю. Медленное движение землекопа, копающего яму и разбрасывающего землю. Снято широкоугольным объективом
Гусеничный экскаватор перемещает песок к обочине.
Экскаватор роет яму под фундамент здания
Рытье и заземление траншеи экскаватором на улице Сити

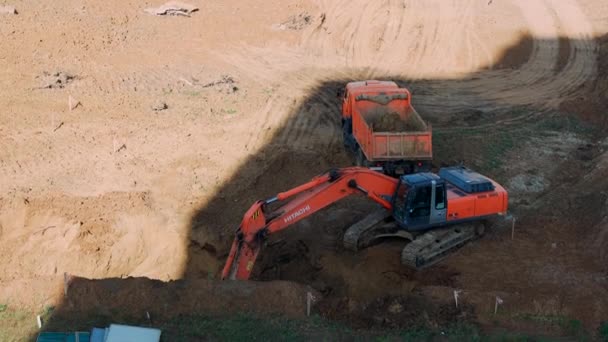

Чебоксары, 23 сентября 2020 года. Экскаватор загружает самосвалы глиной. Подготовка площадки под строительство жилого дома. Строительная площадка в ускоренном режиме.
Экскаватор работает на строительстве в котловане
Бульдозер Разработка карьеров
Земляные работы экскаватором на фоне загородного дома
Мадина - Саудовская Аравия 8 декабря 2014 г. - Ковш экскаватором загружает самосвал
Вид от экскаватора POV, Экскаватор работает для строительства дома или стриера .Уличная работа. Экскаватор роет землю
Самосвал с горной рудой в карьере. Крупным планом вид сзади.
Промышленный экскаватор, загружающий грунт и корни в самосвал
Шахтный экскаватор стоит на холме
Экскаватор выполняет земляные работы на фоне загородного дома
Оборудование для горнодобывающей промышленности
Крупный план - Буровая установка Буровые установки
УКРАИНА ЛЬВОВ 29 декабря 2018. Вид с воздуха экскаватор загружает грузовик землей. Расчистка строительной площадки. Болото на стройплощадке Открытый карьер, сортировка породы.Добыча угля. Бульдозер сортирует уголь. Добывающая промышленность, антрацит. Угольная промышленность.
Медленное движение экскаватора, копающего яму и выбрасывающего землю. Крупный план ковша экскаватора, выбрасывающего землю. Снято в широкоугольный объектив.
Копание и заземление траншеи экскаватором на улице Сити.
Работа буровой машины на строительной площадке дома.
Работы тяжелой техники на автомагистрали - Строительство шоссе. Вид с воздуха.
Вид с коптера. Экскаватор загружает уголь в самосвал.
Бульдозерный карьер.
. Трактор-бульдозер, собирающий каменный уголь на поле питания ТЭЦ.
Ковш экскаватора грязный.
Вид сверху желтый бульдозер.
Облет, экскаватор загружает уголь в самосвал.
Панорама бурения карьера, промышленная буровая установка в карьере, большая буровая машина.
Промышленный экскаватор-погрузчик перемещает землю и выгружает в самосвал. Timelapse на строительной площадке. Аэрофотоснимок реконструкции трамвайных путей
Бульдозер разбрасывает территорию гравием
Вид сверху на экскаватор и два грузовика. Экскаватор работает возле техники с гранитными камнями.С высоты птичьего полета.
Погрузка руды экскаваторами
Бульдозер разбрасывает щебень на территории
Экскаватор-погрузчик отваливает грунт крупным планом.
Трактор перемещает щебень на грузовик. Видеоматериал. Экскаватор-погрузчик сгребает щебень из кучи на строительной площадке и загружает самосвал. Расчистка площадки или добыча щебня с помощью тяжелого транспорта
Полет над каменоломеной
Бульдозерный карьер
Вид сверху строительной площадки с работающими экскаваторами и грузовиками. Погрузчик кладет в грузовик камни и песок.
Экскаватор-погрузчик громоздит землю крупным планом. Старый трактор в ремонтных работах.
Экскаватор роет яму. строительство фундамента производственного здания
Большая машина выгружает руду
Бульдозер выливает песок из ковша
Чебоксары, 23 сентября 2020 года. Экскаватор роет землю и загружает ее в самосвал. Подготовка площадки под строительство жилого дома.
Рытье и заземление траншеи экскаватором на улице Сити
Крупное строительство большого комплекса зданий
Самосвал Panorama переходит к экскаватору
Трактор копает землю.Экскаватор сваливает землю крупным планом.
Экскаватор и самосвал в карьере, экскаватор загружает сырье в самосвал, работают в карьере железной руды.
Экскаватор в карьере
Трактор с ковшом загружает машину песком и щебнем.
БЕБЕРТАЛЬ, САКСОНИЯ-АНАЛЬТ / ГЕРМАНИЯ, 4 июня 2016 г .: Землерой готов к погрузке самосвала в карьер, наземную шахту. типичная горнодобывающая промышленность.
Добыча угля открытым способом. Промышленность ископаемого топлива. Экологический вызов. С высоты птичьего полета.
Один трактор насыпает песок в яму.
Работа буровой машины на строительной площадке дома
СОЛЛЕР, МАЛЛОРКА - 25 апреля 2016: Большой желтый экскаватор разгребает почву в предгорьях на севере Майорки.
Лето, 2020 - Приморский край, Россия - вверху. Желтый Белаз проезжает карьер с телом, загруженным почвой, на фоне высоких груд земли.
МАНАСЛУ, НЕПАЛ - МАРТ 2018: Экскаватор ремонтирует каменную дорогу в горах.
Бульдозер, толкающий гравий на строительной площадке
Крупный план - Буровая установка Буровая площадка
Микашевичи, Беларусь, 14.04.2020 - Экскаваторы тяжелой горной техники, большие самосвалы, фронтальные погрузчики на добыче щебня, вид с воздуха крупным планом
Копание И заземление траншеи с помощью экскаватора на улице Сити
Гусеничный экскаватор перемещает песок к обочине.
Самосвал разгружает песок на сборочном конвейере на балластном карьере.
Землеройник готов загрузить самосвал.
Желтый экскаватор на строительной площадке.
Завод тяжелого машиностроения на автомагистрали - Строительство автомагистралей. Вид с воздуха
Экскаватор роет корни деревьев
Трактор-бульдозер работает на перемещении почвы и скал.
Экскаватор роет яму. строительство фундамента производственного здания
Погрузочно-разгрузочный карьерный экскаватор железнодорожный карьер экскаватор-погрузчик.
Перемещение тракторного угля по заводу на переработку. Угольная промышленность. С высоты птичьего полета.
Копание и заземление траншеи экскаватором на улице Сити
Рабочий экскаватор загружает грузовик камнями на карьере.Строительный экскаватор на промышленном карьере.
Замедленная съемка экскаваторов, загружающих руду в самосвалы на закате.
Трактор копает землю
Хорошая антенна над угольной шахтой в Западной Вирджинии.
Рабочий промышленный экскаватор зачерпывает землю при карьере. Строительное оборудование, тяжелая промышленность. .Яма - перевод на немецкий - примеры английский
Эти примеры могут содержать грубые слова на основании вашего поиска.
Эти примеры могут содержать разговорные слова, основанные на вашем поиске.
Наибольшая глубина в котловане составляла 25 метров.
Die Baugrube fand ihren tiefsten Punkt bei 25 Metern.BAUER Spezialtiefbau GmbH ранее построила котлован для нового головного офиса Brainlab.
Zuvor hatte die BAUER Spezialtiefbau GmbH die Baugrube für die neue Brainlab-Firmenzentrale hergestellt.Котлован глубиной 20 м для вихревой шахты состоит из буронабивной стенки с надрезом круглой формы и 50 буронабивных свай.
Die 20 m tiefe Baugrube für den Wirbelfallschacht besteht aus einer kreisrunden, überschnittenen Bohrpfahlwand mit 50 Bohrpfählen.Для строительства сложного глубокого котлована для Pasing Arcades в Мюнхене потребовалось 300 временных анкеров для прядей общей длиной 5000 м.
Die Erstellung der komplexen Baugrube für die Pasing Arcaden in München erforderte 300 Kurzzeitanker mit einer Gesamtlänge von ca. 5000 м.Благодаря новому пониманию состава почвы на участке XFEL в Шенефельде, открытый карьер больше не является преимуществом.
Aufgrund neuer Erkenntnisse zur Bodenbeschaffenheit auf dem Betriebsgelände Schenefeld ist die Errichtung einer offenen Baugrube nicht mehr notwendig.Модель грунтовых вод для котлована для замка Минден
Grundwassermodell für die Baugrube der Schleuse MindenВ центре внимания девушка Медлин, которая падает в яму на плохо освещенной улице и борется за свою жизнь.
Im Mittelpunkt steht das Mädchen Medlin, das bei fehlender Straßenbeleuchtung in eine Baugrube stürzt und um ihr Leben kämpft.Строительство Южного Überseequartier (участки с 34/8 по 34/14), безусловно, самого большого и сложного частного проекта в Гамбурге, также может начаться в конце 2016 года или самое позднее в 2017 году с подготовительными работами на . котлован .
Vielleicht geht Ende 2016 / spätestens 2017 auch das südliche Überseequartier (Baufelder 34/8 bis 34/14) mit vorbereitenden Maßnahmen an der Baugrube in Bau, das bei weitem größte und komplexeste private Vorhaben.Для нового шлюза Bauer строит котлован длиной 265 метров, ширина котлована составляет 22,5 метра в узкой центральной части и до 17 метров глубиной.
Für die neue Schleuse stellt Bauer eine 265 Meter lange, im schlanken Mittelteil 22,5 Meter breite und bis zu 17 Meter tiefe Baugrube her.На 19 м ниже уровня воды плотины Майн, всего в 5 м от судоходного пути, был построен котлован длиной 60 м.
19m unter dem Wasserspiegel des gestauten Mains, в 5m Abstand zur Schifffahrtsstraße, wurde die 60m lange Baugrube errichtet.Засыпочный материал для засыпки котлована будет доставлен во время выемки.
Parallel zum Aushub wird Verfüllmaterial zur Wiederauffüllung der Baugrube antransportiert.Летом 2018 года после интенсивного планирования был вырыт котлован . Работы по возведению корпуса продолжаются до начала 2019 года.
Im Sommer 2018 wurde nach Intensiver Planungsphase die Baugrube erstellt, bis Anfang 2019 folgt nun der Rohbau.9 сентября 1998 года федеральный министр транспорта Виссманн, директор железной дороги Людвиг и правящий мэр Берлина Эберхард Дипген символически заложили первый камень в фундамент в 17-метровой яме .
Am 9.Сентябрь 1998 года был символом Grundstein durch Bundesverkehrsminister Wissmann, Bahnchef Ludewig und Berlins Regierenden Bürgermeister Eberhard Diepgen in die damals 17 Meter tiefe Baugrube gelegt.После проникновения грунтовых вод в приямок котлована котлована в результате протечки срок завершения был перенесен на весну 1999 года.
Nachdem Grundwasser infolge eines Lecks in den Senkkasten der Baugrube eingedrungen war, wurde im Frühjahr 1999 der Fertigstellungstermin verschoben.Чтобы увидеть вид в котлована с опорной плитой бетонируемой все 4 единицы, являются парциальной 3 lagige внешнего соединения арматуры, а первые отрезками растущих стен.
Blick in die Baugrube mit betonierter Bodenplatte Aller 4 Units. Zu sehen sind die teilweise 3 lagige äußere Anschlussbewehrung, und die ersten Abschnitte von aufgehenden Wänden.Просмотр в котлована с арматурой опорной плиты
Blick in die Baugrube mit Bewehrung der BodenplatteУстройство котлована глубокого заложения (глубиной до 15 м, г.
Errichtung der tiefen Baugrube (Tiefe bis 15 m, davon über 10 m imПроведение изоляционных испытаний, обратная засыпка котлована , реконструкция поверхности
Durchführung eines ISO-Tests; Lagerweise Verfüllung der Baugrube , Wiederherstellung der OberflächeЕсли грунт на одной стороне котлована толще, чем на другой, это изменяет скорость, с которой вода течет и просачивается.
Ist der Boden an einer Seite der Baugrube dichter als an der anderen, verändert sich das Tempo, mit dem das Wasser fließt und versickert.После этих работ, продолжавшихся два года, 24 августа 1842 г. был заложен торжественный фундамент раскопа бойни Пестер.
Nach diesen Arbeiten, die zwei Jahre в Anspruch nahmen, konnte am 24.Август 1842 года, мит дер feierlichen Grundsteinlegung in der Baugrube des Pester Widerlagers begonnen werden. .
