Монтаж газового котла

Требования и правила установки газовых котлов + схема и пошаговая инструкция

В последнее время для отопления загородных домов все чаще используются котлы, которые работают на природном газе. Принцип их функционирования заключается в нагревании теплоносителя. Газовые котлы имеют ряд преимуществ: экологичность, компактность, бесшумность, простота в эксплуатации, возможность установки в частном доме.

От производительности котла зависит степень обогрева всего дома. Но в то же время газ, который используется в качестве теплоносителя, является очень взрывоопасным веществом, поэтому к выбору данного оборудования нужно отнестись со всей серьезностью, а также при установке газового котла соблюдать существующие правила.

Установка газовых котлов своими руками – дело достаточно сложное, трудоемкое и ответственное. Сотрудники газоснабжающих организаций получают необходимые сертификаты, наличие которых, впрочем, только санкционирует доступ непосредственно к газопроводу.

А грамотному и трудолюбивому человеку все под силу! Тем более что с монтажом котла, подведением воды и подключением электричества может справиться практически любой мужчина.

К тому же самостоятельная установка отопительных приборов позволяет значительно сэкономить средства.

Вводное видео руководство

Содержание статьи:

Основные виды

Газовые котлы классифицируются по различным признакам: назначению, производимой мощности, типу тяги и способу монтажа. Одноконтурные котлы устанавливаются исключительно для обогрева дома, двухконтурные позволяют не только прогреть помещения, но и обеспечить дом водой с возможностью ее подогрева.

Маломощные котлы регулируются по одноступенчатому принципу, агрегаты средней производительности – по двухступенчатому. В высокопроизводительных котлах обычно предусматривается модулированная регулировка мощности.

Котлы закрытого типа работают на вентиляционной тяге. Существуют также газовые котлы с естественной тягой – открытого типа, или атмосферные.

Установка газовых котлов в частном доме производится либо путем монтажа на стену, либо на пол. В первом случае используются медные теплообменники, а во втором – чугунные или стальные.

Оптимальным решением для применения в частном доме считается проточный двухконтурный котел с бойлером, работающий на автоматике. Он обеспечивает обогрев помещений в холодное время года и подогрев воды для приготовления пищи, мытья посуды, принятия душа.

Автоматическая система, включающая в себя двойной термостат и микропроцессор, значительно упрощает процесс регулировки оборудования, позволяет отслеживать температуру в помещениях и на улице, задавать программу для уменьшения подогрева до минимума, если в доме отсутствуют люди (например, в дневное время, когда все ушли на работу).

Установка котла с полностью автоматическим управлением поможет вам сэкономить от 30 % до 70 % топлива по сравнению с оборудованием на ручном или полуавтоматическом управлении.

В то же время при отсутствии электричества автоматическая домашняя котельная не сможет обеспечивать полноценный обогрев дома, поэтому при монтаже котла нужно предусмотреть и форс-мажорные ситуации.

При покупке газового котла обязательно проверьте наличие сертификата и комплектацию. Если необходимо, дополнительно приобретите крепежные элементы для монтажа агрегата на стену.

Требования и правила установки газового котла

Простой отопительный газовый котел можно смонтировать своими руками. Подключением сложного оборудования должны заниматься только специалисты. К тому же существуют определенные правила установки, применимые как к простейшим приборам, так и к газовым системам с ГВС.

В частности, выхлоп должен быть направлен в отдельный вертикальный газоход (не путать с дымоходом!) а продукты горения могут проходить не более трех изгибов или поворотов трубы. Норматив длины горизонтальной части дымохода составляет не более 3 м, а отрезка трубы, соединяющего дымоход с котлом — не более 25 см.

Требование к помещению

Особые требования предъявляются и к помещению, где газовое оборудование будет установлено (котельной, или топочной). Эти требования достаточно строги. Но их невыполнение приведет к штрафным санкциям со стороны проверяющих органов, а соблюдение поможет предотвратить несчастные случаи, ведь газ – это взрывоопасное, горючее вещество, с которым нужно обращаться очень осторожно.

Газовый котел может быть установлен в чулане, кухне, подвале или специальной пристройке, оборудованной вентиляцией и вытяжкой. При этом категорически запрещается монтировать газовое оборудование в туалете, ванной и жилых комнатах. Остальные требования зависят от типа котла.

Так, маломощный одноконтурный котел (до 60 кВт) разрешается устанавливать в любом помещении дома, кроме вышеперечисленных. Двухконтурные котлы нельзя устанавливать на кухне.

Если общая мощность оборудования находится в пределах 150 кВт, то помещение, где оно будет монтироваться, может располагаться на любом этаже дома. Установка в частном доме более мощных газовых котлов и оборудования (150-350 кВт) допускается только на первом и цокольном этажах.

Кроме этого, правила установки газового котла регламентируют размеры помещения котельной: 0,2 м3 на 1 кВт мощности оборудования при высоте потолков от 2,5 м, но не менее 15 м3 общего объема.

Стены должны иметь предел огнестойкости не менее 0,75 ч. Недопустим монтаж фальшпола и фальшпотолка. Ко всем приборам и вспомогательному оборудованию необходимо обеспечить удобный доступ для наладки, регулирования и обслуживания.

Также в котельную обязательно должен попадать естественный свет. Для этого в помещении необходимо сделать окно из расчета 0,03 м2 площади проема на 1 м3 объема котельной. В окне обязательно должна быть форточка.

Существуют определенные требования к ширине двери, ведущей в котельную – минимум 80 см. Обратите внимание, имеется в виду ширина именно дверного полотна, а не проема!

Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой. Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт.

Если газовый котел устанавливается в цокольном этаже или подвале, помещение котельной должно быть оборудовано дополнительным выходом на улицу. Если газовый котел размещается в пристройке, она должна располагаться возле глухой стены жилого дома, на расстоянии не более 4 м до ближайшего окна, на высоте 8 м от окна до перекрытия (СНиП 41-01-2003 и МДС 41-2.2000).

Чертежи и схемы установки газового котла

Ниже представлено несколько схем установки газового котла и сопутствующего оборудования.

1. Общая схема установки газового котла с системой ГВС.

2. Схема обвязки двухконтурного газового котла.

3. Схема обвязки котла в открытой системе.

4. Конструкция дымохода.

Более подробную информацию можно найти в инструкции, которая прилагается к каждому прибору.

Процесс установки (монтажа) своими руками

Установка газовых котлов в частном доме начинается с оформления документов и заканчивается устройством дымохода. Для начала необходимо заключить договор на поставку природного газа в ваш дом. Затем следует обратиться в газопоставляющее предприятие и получить проект газификации дома и монтажа газового оборудования со схемой обвязки котла.

Самый простой котел, так называемая «водогрейка» состоит из газовой горелки и теплообменника. К нему подключается вода и газ, а выхлоп выводится в дымоход. Но даже на установку такой простейшей системы требуется получение соответствующего разрешения! Рассмотрим подробно процесс монтажа настенного и напольного газового котла более сложной конструкции.

Монтаж настенного котла

1. Защищаем участок стены, где будет располагаться котел, слоем огнеупорного материала, оставляя между ним и стеной зазор в 4,5 см.
2. Подготавливаем котел к монтажу. Под большим напором воды очищаем стенки входных трубок от мелкого сора, оставшегося после сборки.
3. Устанавливаем на трубке для подачи воды фильтр и запорную арматуру – до и после фильтра.
4. Монтируем дымоход. К этому устройству тоже предъявляются определенные требования: диаметр не меньше, чем указано в руководстве к газовому котлу; сечение аналогично дымоходному отверстию котла; возвышение над коньком крыши не менее чем на 0,5 м (раздел 6 СНиП 41-01-2003, раздел 4 и Приложение 6 МДС 40-2.2000). Лучше всего использовать стальной цилиндрический дымоход с отверстием для чистки.
5. Проверяем тягу. В случае ее ухудшения автоматика, которой оснащаются современные котлы, должна прекратить подачу газа.
6. При помощи стальной трубы и специального сгона для ее установки производим врезку котла в газопровод. Для выполнения этой работы необходимо пригласить специалистов газовой службы.
7. Подсоединяем газовый котел к электропитанию и подключаем автоматическое устройство для защиты от перегрузок.

Возможно вас так же заинтересует статья о выборе теплоносителя для отопления

Установка напольного котла

1. Сооружаем прочный постамент, способный выдержать тяжесть чугунного котла. В пристройке для этого заливаем бетонную стяжку, в других помещения на деревянный пол кладем кусок оцинкованного листового железа.
2. Устанавливаем газовый котел своими руками, контролируя его положение при помощи уровня.
3. Подсоединяем котел к дымоходу и, если он не оборудован принудительной вытяжкой, проверяем тягу.
4. Соединяем котел с внутридомовой отопительной системой. При этом для защиты агрегата от засоров устанавливаем фильтр грубой очистки, располагая его после отводной линии, заполняющей систему водой, перед входом в котел обратной линии.
5. Двухконтурный котел присоединяем к водопроводу, выполняя врезку ближе к дому, до начала разветвления.
6. С помощью стальной трубы производим врезку котла в газовую магистраль, как и в предыдущем случае, при участии специалистов.

Видео руководство

Правила эксплуатации

В частных домах, впрочем, как и на любых других объектах, газовые котлы разрешается устанавливать и эксплуатировать только в сухих помещениях. Повышенная влажность препятствует рассеиванию инородных веществ в воздухе, в том числе паров газа. Поэтому столь строги требования, предъявляемые к топочным, и правила установки газовых котлов (см. выше).

Чтобы повысить производительность теплообменника, необходимо защитить его от попадания грязи и пыли при помощи фильтра грубой очистки. Чтобы повысить качество воды также нужно использовать фильтры.

Перед началом или в конце отопительного сезона рекомендуется выполнять техническое обслуживание газового оборудования. И, во избежание опасных ситуаций, делать это нужно регулярно!

Техническое обслуживание

В процессе технического обслуживания проверяется состояние дымохода и исправность работы вентиляции, осуществляется чистка и промывание фильтров, а также всей системы. Для этого можно использовать моющие средства, которые эффективно удаляют различные отложения.

Не следует забывать и о чистке горелки. Изношенные детали подлежат замене в обязательном порядке! Перед запуском системы необходимо тщательно проверить герметичность всех соединений.

Соблюдение установленных нормативов, грамотное подключение газового котла, эксплуатация в соответствии с правилами и своевременное техническое обслуживание позволит увеличить срок службы всей системы, снизив при этом количество потребляемого топлива.

монтаж своими руками и технические нормы

Автономная отопительная система – мечта многих домовладельцев. Большинство из них выбирает газовое отопление, значительным минусом которого считается обязательный монтаж оборудования силами сертифицированных специалистов. Однако контроль за действиями приглашенных работников все равно нужен, согласны?

У нас вы узнаете, как по строительным правилам должна производиться установка напольного газового котла. Мы расскажем, как необходимо подготовить помещение для установки генератора тепла, как грамотно организовать отвод продуктов сгорания. Наши советы помогут соорудить безопасную и эффективную систему.

Представленная к ознакомлению информация опирается на нормативные документы. Для оптимизации восприятия непростой темы текст дополнен полезными иллюстрациями и видео-инструкциями.

Содержание статьи:

Подготовка к установке газового оборудования

Те, кто уверен, что установка начинается с его покупки, сильно заблуждаются.

Начать предстоит со сбора разрешительной документации. Одновременно с получением необходимых бумаг следует заняться выбором и подготовкой места для установки отопительного агрегата, при этом надо учесть следующие нормативные требования:

Галерея изображений

Фото из

Котельная для размещения газового котла и оборудования

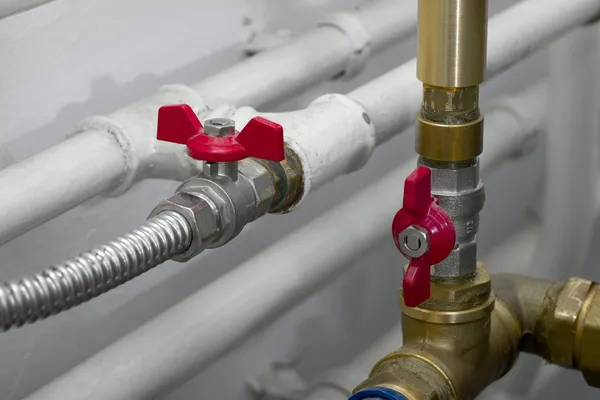

Трубы и арматура для подключения газового котла

Требования к установка газового котлоагрегата в доме

Укрепление основание для установки напольного котла

Источник естественного освещения и вентиляция

Специфика установки одноконтурного агрегата

Правила отделки пола и стен помещения котельной

Допуск к установке и настройке режима работы газового котла

Для того чтобы получить разрешение на установку отопительного оборудования, нужно пройти несколько этапов:

Шаг №1: Получение Технических условий и разрешения.

Нужно выяснить, возможна ли в принципе установка газового котла в конкретной квартире или в доме. Для этого в газовую службу подается заявление с просьбой провести такую процедуру. В нем обязательно указывается предполагаемый годовой объем потребления газа.

Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или обоснованный отказ.

Шаг №2: Создание проекта будущей установки.

Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. После чего заказывается проект установки. Выполняется он на основании полученного ранее разрешения под конкретное оборудование.

В документе обязательно указываются схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газовых коммуникаций. Заниматься проектом имеет право только лицензированная компания.

Газовые котлы – наиболее практичный и экономичный вариант отопления помещений. Могут использоваться как в многоквартирном так и в частном доме

Шаг №3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого находится дом. На процедуру обычно уходит максимум три месяца и минимум неделя.

На этом этапе уже можно приобретать газовое оборудование, потому что в на согласование помимо проекта нужно предоставить такие документы:

• технический паспорт газового котла;
• сертификаты соответствия и санитарно-гигиенический;
• инструкция по эксплуатации отопительного прибора;
• заключение экспертизы о соответствии устройства всем техническим требованиям.

Получить эти документы очень просто. Завод-изготовитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, на который в этом случае будет поставлена специальная печать.

Если документ не согласован, обязательно должен быть составлен список мероприятий для корректировки проекта. После их проведения проводится повторное согласование.

Для установки напольного котла обязательно выделяется специальное топочное помещение, отделанное негорючими материалами

Правила обустройства топочной комнаты

Согласно действующим СНиПам газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.

Пренебрегать этим правилом нельзя, поскольку относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

Оптимальный вариант установки напольного газового котла – организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции

Для начала нужно рассчитать , затем определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.к. предназначены для обслуживания только систем отопления.

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.

Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками

Помимо этого к помещению предъявляется ряд требований:

• минимальная ширина дверного проема должна составлять 80 см;
• минимальная высота потолка – 2,5 м;
• степень огнестойкости не меньше 0,75 часа;
• наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
• наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
• обустройство эффективной вентиляции;
• дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
• обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.

Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Подготовка помещения к проведению монтажа

Перед началом монтажа отопительного прибора нужно закончить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водоснабжения и теплых водяных полов, если они присутствуют. Кроме того, должна быть полностью установлена электрика и канализация.

Помещение котельной тоже должно быть готово. Под газовый котел  укладывается крепкий пол на основе цементной стяжки или готовится отдельный фундамент.

Последний вариант считается не самым лучшим. Перекрытия, пол и стены, если они декорированы горючими покрытиями, нужно дополнительно защитить от возможного возгорания.

Для этого используются негорючие накладки, выполненные из кровельной листовой стали, уложенной на огнеупорную прокладку, например, асбест. Толщина листа последнего не может быть меньше 3 мм.

В зависимости от типа напольного котла разнится количество и вид вспомогательного оборудования. На рисунке представлена возможная схема монтажа системы в паре с настенным агрегатом

При этом изоляция должна выступать за габариты корпуса устройства по всему периметру минимум на 100 мм. Минимальное расстояние от отопительного прибора до стены, выполненной из негорючих материалов, должно составлять 100 мм.

Регламентируется и расстояние от выступающих фрагментов арматуры, горелок и приборов автоматического регулирования до противоположной стены. Оно должно составить не менее 1 м.

Если пол выполнен из горючего материала, его следует защитить от возможного возгорания. Для этого используется площадка, выложенная из бетонных блоков. Ее высота должна быть не меньше 100 мм.

Сверху возвышение накрывается стальным листом, толщина которого составляет как минимум 0,8 мм. Возможно обустройство площадки под установку прибора из специальных огнеупорных плит.

Помимо этого желательно установить вспомогательное оборудование, иначе котел будет мешать сделать это. Оптимально заранее выполнить схему его размещения, чтобы продумать все нюансы расстановки.

Согласно этой схеме на стенах и полу намечаются крепежные отверстия, после чего выполняется установка необходимых устройств. Отопительный прибор устанавливается и подключается в последнюю очередь.

Варианты обустройства дымохода для газовых котлов разных типов

Дымоход: требования к обустройству

Перед тем, как своими руками провести монтаж напольного газового котла, следует подготовить дымоотвод. На подготовленное основание желательно выставить отопительный прибор, так, чтобы расстояние между его корпусом и стеной было достаточным для проведения осмотра и обслуживания устройства. После чего наметить место расположения дымохода.

Можно не ставить котел, а разметку провести на основании расчетов. При этом нужно учесть несколько нюансов.

Прежде всего, и отверстие под него должны точно соответствовать типу напольного котла. Так, для модификаций с открытой камерой сгорания устанавливается дымоотвод раздельного типа с сечением, соответствующим мощности прибора.

Например, для устройств с мощностью ниже 30 кВт диаметр трубы должен составлять не меньше 140 мм, для более мощных приборов от 40 кВт выбирается дымоотвод сечением от 160 мм.

Аппараты с закрытой камерой сгорания оснащаются специальными дымоходами коаксиального типа. В технической документации прибора производитель всегда указывает необходимый диаметр дымоотвода.

Помимо этого нужно помнить, что труба, которая будет соединять отопительный котел с дымоходом не должна быть длиннее 0,25 м. Обязательным является и обустройство закрывающегося отверстия, через которое будет прочищаться конструкция.

При обустройстве дымохода обязательно строгое соблюдение всех норм противопожарной безопасности

Дымоотвод от котла, установленной в одной из квартир многоэтажного дома, обязательно должен отводиться в общий дымоход. Если такой системы нет, газовые службы не выдают разрешение на установку котла. В частном доме все намного проще. Здесь может быть смонтирован дымоход практически любой конфигурации. Важно, чтобы он был безопасным и эффективным.

Согласно действующим нормам, труба дымоотвода не может быть смонтирована вблизи оконного проема. Минимальное расстояние между ними – 0,6 м. Это необходимо, чтобы исключить возможность возвращения отработанных газов в помещение.

На практике иногда надзорные службы разрешают устанавливать оборудование прямо под окнами. В этом случае необходимо сделать так, чтобы выхлопной патрубок был максимально удален от форточки или открывающейся оконной створки.

С особенностями использования стальных дымовых труб ознакомит фото-подборка:

Галерея изображений

Фото из

Труба напольного газового котла отопления

Использование металлических креглых труб

Проход металлической трубы через перекрытие

Отвод металлической дымоходной трубы газового котла

Технология установки газового котла напольного типа

Прежде всего следует извлечь устройство из упаковки и еще раз проверить его комплектацию. Чтобы знать, что должно быть в коробке, нужно взять эксплуатационную инструкцию, которую производитель в обязательном порядке вкладывает в упаковку, и проверить все по ней.

Если обнаружена недостача, следует немедленно обратиться к продавцу. Так же нужно поступить и в том случае, когда на корпусе устройства присутствуют следы ремонтных работ, вмятины и т.п.

Еще один важный момент – сверка технических данных. Те, что нанесены производителем на корпус устройства, должны точно совпасть с теми, которые вписаны в технический паспорт. В случае обнаружения несоответствия следует связаться с продавцом.

С устройства снимаются все заглушки, при необходимости промываются трубы. Так можно точно убедиться, что в них нет случайного мусора, который мог попасть внутрь при сборке.

Напольный газовый котел устанавливают на прочный подиум, выполненный из огнеупорного материала

Процесс может серьезно разниться в зависимости от типа и модификации оборудования. В общих чертах он представляет собой монтаж устройства на предназначенное для него место, последующее подключение коммуникаций и обустройство дымоотвода. Подробно рассмотрим каждый этап.

#1. Работы по установке отопительного прибора

Для начала нужно поставить оборудование на подготовленное для него место. Это может быть бетонное основание, небольшой подиум из огнеупорной плиты и т.п. Прочный деревянный пол накрывается металлическим листом, который должен выступать за корпус котла примерно на 30 см по всему периметру.

Для частных домов используется иной вариант. Здесь для отопительных приборов готовят углубление, находящееся ниже уровня пола на 0,3 м.

Дно такого кармана заливают бетоном, а стенки отделывают любым негорючим материалом. Чаще кафельной плиткой. Газовый котел в напольном исполнении обычно представляет собой достаточно массивное оборудование.

Для его транспортировки используют колесики, которыми устройство чаще всего снабжает производитель. Прибор устанавливается на подготовленное основание и тщательно выравнивается.

На рисунке представлена схема одного из вариантов установки напольного газового котла

Надо понимать, что бесперебойная работа устройства во многом зависит от точности его выставления. Поэтому горизонталь установки обязательно проверяется при помощи строительного уровня.

Оборудование выравнивается на месте при помощи поддающихся регулировке ножек. Если их нет, под опоры подкладываются небольшие кусочки любого негорючего материала, например, металлического листа.

#2. Проведение монтажа дымоотвода

Сначала нужно выполнить отверстия под дымоход. Еще раз проверяем диаметр намеченных деталей, он должен быть чуть больше, чем сечение трубы дымоотвода. Выполняем отверстия в потолке и в крыше.

Затем на выходной патрубок котла надеваем переходной адаптер, который будет соединен с дымоходом. Важный нюанс. Гофру, как при монтаже настенных устройств, в данном случае использовать строго запрещено.

Адаптер должен изготавливаться только из листового металла. После установки детали монтируем тройник и так называемую ревизию, через которую будет проводиться осмотр и чистка дымоотвода.

Далее крепятся остальные элементы: прямые отрезки трубы и колена. Для прохода дымохода через потолок и крышу используются специальные детали. Особое внимание здесь следует уделить пожаробезопасности.

На верхнюю часть дымохода устанавливается специальная насадка, защищающая конструкцию то осадков, мусора и ветра

Поэтому участки прохода через перекрытия обязательно обустраиваются с помощью негорючих материалов. Дымоотвод  должен быть смонтирован под небольшим уклоном в сторону улицы. Точную величину наклона можно узнать из технической документации к котлу. Это необходимо для беспрепятственного вывода конденсата, который неизбежно скапливается в трубе из-за разницы температур.

Собранная конструкция надежно закрепляется к стене или к потолку хомутами и кронштейнами. Шаг закрепления первых – 2 м, вторых – 4 м. Соединения элементов рекомендуется усилить, для этого их обтягивают хомутами, стянутыми болтами или проволокой.

Выведенную на поверхность крыши или на стену трубу поднимают до нужной высоты, после чего обязательно монтируется наконечник, который будет защищать дымоход от осадков, мусора и ветра.

С технологией сборки и монтажа коаксиального дымохода вы сможете ознакомиться в нашего сайта.

#3. Подключение системы отопления

На этом этапе нужно присоединить котел к сливному и подающему трубопроводу отопительной системы. Для одноконтурного прибора на этом работы и закончатся. Для двухконтурного потребуется еще провести подключение к водопроводу.

Сначала подключаем трубы отопления. В зависимости от действующей , которая может быть как двух так и однотрубной, количество труб для подключения может быть разным.

Все соединения должны выполняться в строгом соответствии с правилами и нормами, а также с обязательной герметизацией

В любом случае специалисты настоятельно рекомендуют устанавливать сетчатый фильтр грубой очистки для защиты котла от частичек накипи и грязи, которые могут попасть в него из тепловой магистрали.

Отопительный прибор не очень чувствителен к качеству теплоносителя, но если его параметры сильно отличаются от тех, что рекомендует производитель, следует дополнительно установить оборудование для очистки.

Это может быть, к примеру, полифосфатный дозатор или другая подобная система. На обратку и на подачу желательно установить отсекающие краны, что поможет предотвратить завоздушивание радиаторов и сделает более удобным ремонт отопительного прибора.

Все соединения элементов выполняются строго по правилам с обязательной герметизацией. Для уплотнения резьбы можно использовать привычные паклю и краску или более современные средства.

Процедура к водопроводной магистрали проводится практически аналогично. Так же настоятельно рекомендуется установка фильтра во избежание попадания в устройство ненужных загрязнений. На водопроводные трубы желательно так же установить и отсекающие краны.

Лучше всего использовать так называемые «американки» с разъемными соединениями, что позволяет быстро заменять изношенный узел при необходимости и существенно облегчает монтаж.

Для уплотнения соединений газовых труб может использоваться только пакля

#4. Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

При этом газовики настоятельно рекомендуют монтировать здесь качественную систему. Недостаточно эффективный фильтр может спровоцировать поломку котла.

Для подключения рекомендуется использовать , диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

#5. Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.

После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

С представителем газовой компании, осуществившей установку оборудования, следует заключить е, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонт агрегата по мере необходимости.

Выводы и полезное видео по теме

Ролик #1. Как правильно установить напольный котел:

Ролик #2. Как избежать ошибок в процессе монтажа напольного прибора:

Ролик #3. Пример проведения монтажа и подключения газового котла:

Самостоятельный монтаж и подключение газового котла напольного типа относится к числу крайне ответственных операций, ведь от правильности его проведения напрямую зависит безопасность всех жильцов.

Не стоит браться за дело, если нет опыта проведения таких работ. Лучше пригласить специалистов. Самонадеянность и легкомыслие могут обойтись слишком дорого.

Поделиться личным опытом в области монтажа и подключения газового котла, задать вопросы для прояснения спорных моментов, дать полезный совет вы сможете в расположенном под текстом статьи блоке. Нам интересно ваше мнение по поводу изложенной информации. Комментируйте, пожалуйста.

Установка газового котла: требования, правила, этапы работ | Статьи

Несоблюдение правил по монтажу газового котла грозит множеством серьезных последствий. При неправильном подключении оборудования домовладелец имеет все шансы столкнуться с взрывом, возгоранием, отравлением угарным газом или менее опасными проблемами, связанными с некорректной работой аппарата. Чтобы избежать таких неприятностей, следует заблаговременно изучить все особенности монтирования устройства, а еще лучше – доверить эту работу опытным и знающим специалистам.

Самостоятельный монтаж

При проектировании домашней системы отопления своими руками следует учитывать требования, предъявляемые к месту размещения агрегата и процессу его подключения. Если установка газового котла проводится с соблюдением предусмотренных норм, то такая работа вполне может быть сделана самостоятельно.

Однако нужно иметь в виду, что домовладельцу разрешается только монтировать оборудование согласно проекту. Подключение к основной магистрали и последующая пуско-наладка должны обязательно осуществляться специалистами службы газа, имеющими необходимые разрешения и допуски к проведению подобных мероприятий.

Прежде чем подключить аппарат, сотрудники службы проведут проверку соответствия выполненных вами работ правилам СНиП. Если они будут нарушены, то устройство пометят как подключенное произвольно и откажут в его регистрации. В случае, если вы ознакомлены со СНиПами по монтажу газового котла и уверены в собственных силах, то почему бы не попробовать сэкономить на услугах мастера?

Виды газовых котлов

Современные производители предлагают обширный ассортимент отопительного оборудования для частного дома, различающегося по количеству контуров, мощности, виду тяги, способу размещения. Одноконтурные аппараты используются для отопления, двухконтурные могут работать на обогрев и приготовление горячей воды. Устройства с закрытой камерой функционируют на вентиляционной тяге, а с открытой забирают воздух для поддержки горения напрямую из помещения.

По способу установки газовых котлов различают следующие типы агрегатов:

• Напольные – устанавливаются на пол или специально оборудованную платформу. Они долговечны, надежны в эксплуатации и имеют более высокую мощность, поэтому чаще используются для зданий большой площади. Единственный недостаток состоит в необходимости оборудовать отдельное помещение – топочную.
• Настенные – монтируются на стене при помощи крепежей. Их отличительными характеристиками являются компактные габариты, небольшая мощность и простота в управлении. Они не требуют обособленной котельной, благодаря чему могут размещаться в ванной или на кухне. Немаловажно, что установка газового котла подобного типа не предъявляет высоких требований к несущим способностям стен – для размещения агрегата нужна только прослойка на основании, выполненная из негорючих материалов.

Требования к месту размещения аппарата

Отопительное оборудование, работающее на газе, является пожаро- и взрывоопасным, поэтому помещения под его размещение нужно готовить с учетом установленных норм. В комнате важно предусмотреть естественное освещение. На каждый кубический метр площади должно приходиться не меньше 0,03 м2 остекления, причем в оконном проеме должна размещаться форточка для проветривания. Нормативная ширина двери в топочную составляет от 80 см.

Обязательным условием является выделение определенной площади под котельную, которая соответствует мощности выбранного устройства. Так, монтаж газового котла с параметрами до 30 кВт производится в помещениях размерами не менее 7,5 м2 , до 60 кВт – не меньше 15 м2 При его расположении на кухне площадь устанавливается из расчета 0,2 м2 на один киловатт. Потолки в топочной должны иметь высоту не ниже 2 м.

Дымоотвод и вентиляция

При монтировании аппарата с приточной или естественной тягой важно позаботиться об обустройстве дымохода для отведения продуктов горения. Диаметр его труб зависит от мощности, но он не должен быть меньше 130 мм. Кроме того, во внимание принимаются такие требования:

• диаметр патрубков для присоединения не должен превышать поперечное сечение дымоотвода;
• дымоотводящие каналы могут присоединяться или размещаться в капитальных стенах;
• при изготовлении дымохода для установки газового котла допустимо использовать только несгораемые материалы, с повышенной устойчивостью к коррозионным процессам;
• высота дымоходной трубы над коньком кровли должна составлять от полуметра.

Дополнительно потребуется организовать приточную вентиляцию, которая на протяжении одного часа будет обеспечивать трехкратный воздухообмен в истопочной комнате. Размеры вентиляционного окна не могут быть меньше 8 см2 на каждый киловатт. Так, при подключении оборудования на 30 кВт площадь канала для вентилирования составит 240 см2, что примерно соответствует квадрату со сторонами 15,5 см.

Поэтапная установка

Подготовка к монтажу газового котла предусматривает проектирование и согласование установочных работ в соответствующих госструктурах. На этом этапе необходимо подобрать подходящее помещение, приобрести аппарат, а также ознакомиться с разметочным листом от производителя, где указаны все подключения и точки расположения крепежей. Перед началом работ не помешает очистить трубы устройства от мусора, который мог оказаться внутри при производстве или транспортировке.

Этап 1: Подготовка основания

Правила подготовки основания под размещение агрегата могут варьироваться исходя из его типа – навесного или напольного. Для установки навесных газовых котлов применяются кронштейны, которые обычно входят в общую комплектацию оборудования. Их основная задача состоит в том, чтобы выдерживать вес прибора и обеспечивать его ровное расположение без перекоса. Выбор крепежей для подвешивания зависит от материала стены (обычно применяют анкерные крюки).

Прежде чем установить агрегат, необходимо защитить участок стены при помощи огнеупорного листа, имеющего толщину порядка 3 мм. Расстояние от защитного материала до задней части нагревателя должно составить не меньше 2 см, при этом сам аппарат следует размещать на высоте от 90 до 120 см от пола. Подвешивание оборудования выполняется не ближе чем на 10 см от негорючих боковых стен или 25 см от горючих.

Если производится монтаж напольного газового котла, надо заранее подготовить негорючее и прочное основание. В этих целях можно использовать бетонную стяжку, кирпичную кладку или керамическую плитку. Как вариант, под устройство подстилают металлический лист, который должен выступать примерно на 100 мм за пределы агрегата. Монтировать оборудование нужно строго параллельно по отношению к полу.

Этап 2: Устройство дымохода

Требования к дымоотводу для настенных и напольных приборов являются идентичными. Разница может состоять только в том, какая камера сгорания используется в устройстве. Обычный дымоход для естественной тяги размещается в стене либо подвешивается снаружи дома. Его горизонтальный участок, соединяющий оборудование с дымоходной трубой, должен иметь длину не более 2 метров, в идеале – 1 м. В процессе установки газового котла ниже места врезки нужно предусмотреть дверцу для проверки и очистки дымоотвода.

Что касается принудительной тяги, то для таких аппаратов обустраивается коаксиальный дымоход. Для его размещения в стене проделывают отверстие, вставляют в него гильзу из металла, а затем устанавливают дымоотвод в форме двухстенной горизонтальной трубы. Важно, чтобы она располагалась с небольшим наклоном по отношению к выводу дыма – это воспрепятствует попаданию в агрегат конденсата.

Этап 3: Присоединение отопительных труб

Для подключения труб отопления необходимо придерживаться таких правил:

• С патрубков прибора удаляют заглушки.
• В рамках монтажа газового котла на вход обратки устанавливают сетчатый фильтр, который защитит оборудование от попадания грязи из отопительной системы.
• Подключение выполняется с обязательной герметизацией посредством резьбовых уплотнителей или пакли.
• Чтобы предупредить завоздушивание батарей, на обратку и подачу агрегата ставят отсекающие краны.

Этап 4: Подключение к водопроводу

Если в доме монтируется двухконтурный аппарат, его присоединение к водопроводной системе осуществляется по аналогии с отопительными трубами. Разница состоит только в сечении труб и типе применяемых кранов. При проведении работ нужно учитывать, что патрубки, которые подводят холодную воду, располагаются на корпусе прибора слева по отношению к центру, для подведения горячей воды – справа. Желательно, чтобы краны имели разъемное соединение, которое впоследствии позволит быстро произвести их замену в случае выхода из строя.

Этап 5: Подсоединение к газопроводу

Эти работы при установке газового котла допускается проводить только сотрудникам службы газа. Процесс предусматривает присоединение патрубка устройства к ответвлению газопровода с последующей герметизацией. Кран, отсекающий подачу топлива от газопроводной магистрали, оснащается фильтром, который позволит продлить срок эксплуатации оборудования.

В завершение могут быть проведены некоторые дополнительные мероприятия, например, подключение агрегата к электроэнергии – если это необходимо. Далее отопительную систему заполняют водой и проверяют ее на герметичность. Выявленные неисправности сразу же устраняют. На завершающем этапе выполняют пробный пуск установленного устройства. Запуск допустимо производить только в присутствии специалистов службы газа.

Рекомендации и правила эксплуатации

Эксплуатация техники после завершения монтажа газового котла должна осуществляться в сухом помещении, поскольку высокая влажность приводит к рассеиванию паров газа в воздухе. Для повышения производительности теплообменника рекомендуется предохранять его от загрязнений посредством фильтрующей сетки грубой очистки. Фильтрации также следует подвергать воду, поступающую в отопительную систему.

В процессе использования устройства потребуется периодически проводить его техническое обслуживание. Такие мероприятия предусматривают:

• проверку состояния дымоотвода и исправности вентиляционной системы;
• очищение горелки и фильтров;
• контроль работы управляющего блока.

Не реже 2-х раз в год необходимо осматривать теплообменник на наличие сажи и проверять герметичность соединений газопроводной системы посредством обмыливания.

Установка газовых котлов компанией Мособлгаз

Если вы не уверены, что сможете самостоятельно выполнить установку газового котла, предлагаем воспользоваться услугами специалистов компании «Мособлгаз». Мы занимаемся продажами качественного отопительного оборудования для частных домов и профессионально устанавливаем реализуемые устройства по запросу покупателей.

Наши мастера проходят обучение в сертифицированных центрах фирм-производителей, в том числе за границей, и обладают необходимыми навыками для монтирования аппаратов любого типа, будь то настенного или напольного. При необходимости вы можете заказать услугу «Тепло под ключ», предусматривающую комплексные работы по устройству отопительной системы.

Заключение

При монтаже газового котла важно понимать, что это ответственный и серьезный процесс. Его неправильное выполнение может повлечь за собой аварии или сбои в работе прибора, поэтому устанавливать оборудование нужно с четким соблюдением требований и инструкций. Даже при наличии опыта домашним мастерам рекомендуется обращаться за помощью к профессионалам, которые смогут гарантировать безопасную и продолжительную эксплуатацию аппарата.

Установка напольного газового котла - нормативы, требования и порядок монтажа

Здесь вы узнаете:

Установка напольного газового котла имеет массу обязательных нормативных требований. Предварительно необходимо получить согласование и техусловия для установки. Затем оборудовать помещение, где планируется монтаж. Затем установить сам котел, подключить его к системе отопления и газовой магистрали.

Правила обустройства топочной комнаты

Согласно действующим СНиПам, газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.

Пренебрегать этим правилом нельзя, поскольку газовый котел относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

Оптимальный вариант установки напольного газового котла – организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции

Для начала нужно рассчитать мощность газового котла, затем определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.к. предназначены для обслуживания только систем отопления.

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.

Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками

Помимо этого к помещению предъявляется ряд требований:

• минимальная ширина дверного проема должна составлять 80 см;
• минимальная высота потолка – 2,5 м;
• степень огнестойкости не меньше 0,75 часа;
• наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
• наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
• обустройство эффективной вентиляции;
• дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
• обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.

Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Установка газового котла в объединенных кухнях

В современном строительстве активно практикуется обустройство квартир-студий или планировок, при которых гостиная и кухня объединяются в одно большое пространство. Конечно, у такого решения есть масса достоинств – например, появляется большая часть свободного пространства, отлично подходящего для реализации всевозможных дизайнерских идей.

Проблема в том, что газовыми службами подобные планировки расцениваются как жилые, поэтому установка любого газового оборудования в них запрещена. В студиях эту проблему решить не получится, а вот при объединении гостиной с кухней возможны варианты.

Так, вполне можно в процессе оформления документов назвать помещение «кухня-столовая». Благодаря такому названию объединенное помещение не будет считаться жилым, поэтому в нем смело можно будет устанавливать газовый котел. Другой вариант – монтаж раздвижной перегородки между комнатами или же полное переоформление всех заверяющих бумаг.

Расположение газового котла

Газовый котел в квартире обычно размещают на кухне, что обуславливается наличием всех необходимых коммуникаций, да и расстояние от газовой трубы до котла выдерживается без проблем. Как правило, для квартир используются настенные котлы, которые крепятся к стенам при помощи специальных кронштейнов, идущих в комплекте с оборудованием.

Если в доме есть лестница, ведущая на верхний этаж, у хозяев возникает желание установить котел под ней. Как правило, объема пространства под лестницей достаточно для котла, а вот с вентиляцией есть проблемы, поэтому ее приходится обустраивать отдельно, используя трубы большого диаметра.

Решать, где установить котел в частном доме, нужно в зависимости от формата оборудования и указанных в приложенной документации требований. В паспорте на котел всегда указываются необходимые расстояния от стен, потолка и противоположной стены, и на эти показатели обязательно стоит ориентироваться.

Правила установки оборудования

Чётко следуйте всем правилам и нормам СНиП «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Подготовка к установке напольного котла

До того, как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

• цемент и песок;
• лопату;
• емкость для приготовления раствора;
• дрель;
• молоток;
• болты и гвозди;
• деревянную окантовку;
• трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

Установка дымохода

Перед тем, как осуществить монтаж напольного газового котла, следует провести систему дымоудаления. На готовое основание ставят агрегат, после чего намечают место нахождения дымохода. Однако эти расчеты можно осуществить и без установки котла. Важно учесть, что диаметр дымовыводящей трубы должен соответствовать мощности напольного газового агрегата:

• для моделей с открытой камерой сгорания используется раздельный дымоотвод соответствующей мощности;
• для устройств мощностью менее 31 кВт подойдет труба сечением более 14 см;
• для агрегатов мощнее 39 кВт выбирают систему диаметром от 16 см;
• отопительные устройства с закрытой камерой сгорания оборудуют дымоходами коаксиального типа.

Обратите внимание! Требования к дымоотводящей системе производитель указывает в технической документации, прилагаемой к газовому котлу.

Согласно требованиям СНиП, дымоотвод не может быть сооружен рядом с окном. Минимальное расстояние от него до трубы должно составлять 600 мм, иначе продукты сгорания будут поступать прямо в форточку.

Выход дымохода над поверхностью крыши в высоту делают от 50 см и выше.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

• расширительного бака;
• нагревателя горячей воды для бытовых нужд;
• емкостного или скоростного разделителя;
• распределительной гребенки;
• не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Подключение к системе отопления

В нижней части котла имеются трубки для присоединения горячего и холодного водоснабжения. Обратку и подачу горячей воды к радиаторам следует подключать, тщательно соблюдая все требования и правила. При обвязке используются герметики, изолирующие систему и исключающие течи воды при пуске системы.

При подключении системы отопления в трубе подачи воды используется фильтр, который поможет избежать попадания загрязнений в котёл. Обязательно позаботьтесь о запирающих вентилях. Это поможет облегчить ремонт и демонтаж оборудования.

Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с подсоединения газовой трубы с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

При этом газовики настоятельно рекомендуют монтировать здесь качественную систему. Недостаточно эффективный фильтр может спровоцировать поломку котла.

Для подключения рекомендуется использовать медные трубы, диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.

После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

С представителем газовой компании, осуществившей установку оборудования, следует заключить договор на обслуживание, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонт агрегата по мере необходимости.

Как правильно установить напольный газовый котел Инструкция Читай

На этом этапе нужно присоединить котел к сливному и подающему трубопроводу отопительной системы. Для одноконтурного прибора на этом работы и закончатся. Для двухконтурного потребуется еще провести подключение к водопроводу.

Сначала подключаем трубы отопления. В зависимости от действующей отопительной системы, которая может быть как двух так и однотрубной, количество труб для подключения может быть разным.

В любом случае специалисты настоятельно рекомендуют устанавливать сетчатый фильтр грубой очистки для защиты котла от частичек накипи и грязи, которые могут попасть в него из тепловой магистрали.

Отопительный прибор не очень чувствителен к качеству теплоносителя, но если его параметры сильно отличаются от тех, что рекомендует производитель, следует дополнительно установить оборудование для очистки.

Это может быть, к примеру, полифосфатный дозатор или другая подобная система. На обратку и на подачу желательно установить отсекающие краны, что поможет предотвратить завоздушивание радиаторов и сделает более удобным ремонт отопительного прибора.

Все соединения элементов выполняются строго по правилам с обязательной герметизацией. Для уплотнения резьбы можно использовать привычные паклю и краску или более современные средства.

Процедура подключения котла к водопроводной магистрали проводится практически аналогично. Так же настоятельно рекомендуется установка фильтра во избежание попадания в устройство ненужных загрязнений. На водопроводные трубы желательно так же установить и отсекающие краны.

Лучше всего использовать так называемые «американки» с разъемными соединениями, что позволяет быстро заменять изношенный узел при необходимости и существенно облегчает монтаж.

Установка газового котла в частном доме, схема подключения

Обустройство домашней котельной

Установка многофункционального газового оборудования в двухэтажном деревянном здании выполняется только в специально оборудованном помещении − топочной

Нарушать правила нельзя, так как работающие на газу агрегаты относятся к категории потенциально опасных приборов, из-за чего эксплуатировать их нужно с максимальной осторожностью. Котельная должна соответствовать следующим требованиям:

1. Минимальная допустимая высота потолка 2,5 м.
2. Наличие естественного освещения.
3. Минимальная ширина дверного проема 85 см.
4. Установка газоанализатора, который связывается с автоматическим клапаном, чтобы в случае утечки топлива немедленно прекратить подачу газа.
5. Степень устойчивости к открытому огню должна составлять минимум 0,75 часа.
6. Оборудование вентиляции.
7. Беспрепятственный доступ к отопительному и вспомогательному оборудованию.

При установке котла с закрытой камерой площадь топочной комнаты не имеет значения, а требования к вентиляции менее строгие, так как для работы котел забирает воздух с улицы.

Настройка одноконтурной модели для двухэтажного дома

Однотрубная схема с ленинградкой

Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.

Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.

Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.

Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.

Ленинградская разводка в одну трубу работает в маленьких помещениях.

Гравитационная система

Гравитационная — естественная тяга. Циркуляцию воды по заданному контуру осуществляет тянущее устройство, законы физики. Не потребуется подключение к электросети, насосу.

Газовые котлы - Установка газовых котлов и цены - 2020

Стоимость установки газового котла

Хотя газовые котлы более доступны в эксплуатации в большинстве ситуаций, их установка не является более доступной, особенно в новом месте, и часто может стоить от 2800 до 8000 долларов и более за установку нового газового котла. Трубопровод для отвода газа должен быть установлен там, где опасные газы могут выбрасываться из дома в атмосферу во время работы. Эти газы проходят через дымоход, который должен быть установлен в вашем доме.К агрегату необходимо подвести газовую линию, что сложнее, чем проложить линию электропередачи через ваш дом. Кроме того, на территории должен храниться резервуар для хранения, и если вы работаете на чем-то вроде пропана, его нужно будет регулярно пополнять. Все это приводит к более дорогой установке. Если вам также необходимо заменить радиаторы во всем доме, может быть полезно знать, какие типы радиаторов отопления дома вы можете установить.

Газ vs.Электрокотлы

Газовые котлы, как правило, более доступны в эксплуатации, чем затраты на электрические котлы, потому что газ более доступен, чем электричество, и лучше подходит для нагрева воды. Например, давайте рассмотрим пропан, бутан и природный газ в сравнении с электричеством. Один галлон пропана дает около 91 000 БТЕ, а один кубический фут природного газа дает 1075 БТЕ. Согласно тому же источнику, один киловатт-час электроэнергии дает 3 413 БТЕ для нагрева воды. Если вы не уверены, какой тип котла установить, возможно, будет полезно использовать местный калькулятор стоимости замены HVAC, прежде чем связываться с подрядчиком.

По данным правительства, 1 000 кубических футов природного газа стоит в среднем 12,95 долларов. По этой ставке за один доллар вы купите 83 011 БТЕ энергии для нагрева воды со 100% -ным КПД или 66 408 БТЕ с котлом с КПД 80%. Согласно EIA, цены на пропан для бытового использования составляли в среднем 2,36 доллара за галлон, что означает покупку 38 559 БТЕ при 100% эффективности и 30 847 БТЕ при эффективности 80% на каждый потраченный доллар.

Для сравнения, по данным Управления энергетической информации США, средняя стоимость электроэнергии в жилых домах составляла около 13 центов за кВт / ч.Это означает, что за 1 доллар вы получите около 7,69 кВт / ч электроэнергии, что достаточно для производства 26 253 БТЕ энергии при 100% эффективности. Поскольку большинство электрических котлов имеют КПД около 99%, вы можете реально ожидать 25 991 БТЕ на каждый доллар электроэнергии, что все еще ниже, чем у плохой пропановой системы, которая достигает эффективности только 80% и намного ниже, чем система на природном газе.

Имейте в виду, что 13 центов за киловатт-час электроэнергии - это в среднем по стране, во многих областях, таких как Гавайи, в среднем 29.Электрокотлы в 87 центрах или Нью-Йорке по цене 18,44 цента за кВтч дороже. Но есть и более доступные места, такие как Вашингтон или Луизиана, где имело бы смысл работать на электричестве. Для домовладельцев в районах, где невозможно провести газовую линию через ваш дом, может иметь смысл установить паровой водогрейный котел с радиаторами в каждой комнате по всему дому или даже масляный котел с резервным баком.

Найдите местных профессионалов

Как работает газовый котел?

Если вы когда-либо работали с газовой плитой у себя дома или в кемпинге, или даже использовали газовый гриль, вам будет довольно легко представить себе, как работает газовый котел.Газовый котел - это резервуар для воды, установленный поверх массивного нагревательного элемента. Газ подается в горелку и воспламеняется электрическим зажиганием. После образования пламени его поддерживают для нагрева резервуара с водой над ним до желаемой температуры. Когда вода достигает нужной температуры, электрический насос перемещает ее из резервуара и через ряд труб, проходящих через дом, к радиаторам. Это охлаждает воду, пока она не достигнет конца цикла, и снова попадет в бойлер для повторного нагрева.Местный установщик котлов и радиаторов рядом с вами сможет сказать вам, какая система лучше всего подходит для вашего дома, а также связанные с этим затраты на установку в зависимости от вашего конкретного проекта установки HVAC.

Обычно котел подключен к электронному термостату, который сообщает ему, когда включать и выключать. Когда температура в вашем доме упадет до достаточно низкого уровня, котел включится и снова начнет цикл. Это верно для большинства различных типов бойлеров.

---

Газовый котел Тепловая мощность

Поскольку при сгорании газ выделяет больше тепла, чем электрический нагревательный элемент, можно быстрее нагреть воду и нагреть большее количество воды с помощью газового котла, чем с помощью электрической модели. Это означает, что вы можете обогреть свой дом быстрее или обогреть более крупный дом с помощью газового котла, где у электрического котла в некоторых случаях может просто не хватать мощности.

---

Советы по обслуживанию газового котла

У газовых котлов гораздо больше движущихся частей, чем у электрических.Есть воспламенитель, есть вентилятор, чтобы свежий кислород поступал в устройство, и несколько чувствительных секций, которые необходимо обслуживать. Несмотря на то, что газ горит относительно чисто, все же есть компоненты, которые необходимо регулярно чистить, чтобы все работало эффективно. Газовый котел придется обслуживать чаще, чем электрический.

Хотя установка газового котла, вероятно, будет стоить вам больше денег и потребует немного больше работы для поддержания работы, он, вероятно, сэкономит вам деньги со временем.

.

Котельная установка | ATMOS

ОБЩИЕ УСЛОВИЯ ДЛЯ НАДЛЕЖАЩЕЙ РАБОТЫ И ВЫСОКОЙ ЭФФЕКТИВНОСТИ КОТЛОВ ATMOS.

• Установка котла может производиться только профессиональными установщиками, прошедшими обучение у производителя.
• Котел необходимо устанавливать в сухом и хорошо вентилируемом помещении - котельной.
• При подключении котла к системе всегда необходимо устанавливать терморегулирующий клапан Laddomat 21 или TV 60 ° C после котла вместе с насосом, шаровым краном, плавающим обратным клапаном и фильтром, чтобы обеспечить возврат воды. к котлу никогда не опускается ниже 65 ° C - согласно стандарту ЧСН 070240/93.(Количество конденсирующихся смол и кислот уменьшается с увеличением температуры воды, возвращающейся в котел = увеличение срока службы котла). Мы рекомендуем использовать Laddomat 21 только мощностью до 50 кВт включительно.
• Насос в контуре котла должен всегда включаться независимым термостатом, когда температура достигает 70 - 80 ° C. В случае подключения котла без накопительных баков насос в контуре обогреваемого объекта может работать только тогда, когда насос в контуре котла работает (одновременно).Причина в том, чтобы избежать переохлаждения котла через заднюю заслонку в контуре котла или Laddomat 21.
• В любом режиме котла температура воды на выходе из котла должна быть 80 - 90 ° C.
• Если котел постоянно работает на мощности менее 40% от номинальной мощности или используется для нагрева воды летом, необходимо ежедневно нагревать его теплом для поддержания долговечности котла. Котел нельзя постоянно эксплуатировать в режиме минимальной мощности, так как возможно образование смол или кислот.
• Котел должен быть защищен от перегрева в случае отключения электроэнергии, поскольку он обладает определенной инерцией.

Варианты решений защиты котла от перегрева

1. контур защиты от перегрева с клапаном TS 130 ¾ 90 ° C) или WATTS STS 20
2. резервный источник электроэнергии (аккумулятор) для насоса (см. Прайс-лист, котлы к этому источнику не подключаем)
3. один из ответвлений в системе подключен к самовозводу с несколькими
Котел
4. , соединенный с баком доохлаждения и обратным клапаном зоны

ВНИМАНИЕ - ВСЕ КОТЛЫ, ИЗГОТОВЛЕННЫЕ В 2003 ГОДУ И ДО ПРЕДЫДУЩЕГО, ОБОРУДОВАНЫ КОНТУРОМ ОХЛАЖДЕНИЯ.

РЕКОМЕНДУЕМЫЕ УСТАНОВКИ - КЛАССИФИЦИРОВАНЫ В ОТНОШЕНИИ НАИЛУЧШИХ ПРЕИМУЩЕСТВ

(Примечание к схемам: в случае работы насоса обратный клапан закрывается избыточным давлением на выходе насоса; в случае отключения насоса клапан полностью открывается.))

Прочее 42 Рекомендуемая конфигурация установки

• Тяга дымовой трубы должна достигать заданных значений (21 - 35 Па в зависимости от типа котла).

  Небольшая тяга снижает долговечность котла - котел более склонен к отложению смолы, забивается и дымится при добавлении топлива.
  Решение: выровняйте дымоход или установите на дымоход специальный переходник или вытяжной вентилятор.

  Большая тяга увеличивает расход топлива (повышенные потери в дымоходе - пониженный КПД котла).
  Решение: установить дроссельную заслонку в дымоходе между котлом и дымоходом.

• Зону загрузки котла и задний сборный канал необходимо регулярно очищать от золы и пыли.

ВНИМАНИЕ - Дымоход должен быть хорошо изолирован и изолирован, чтобы избежать конденсации водяного пара и смолы в дымоходе при пониженной мощности котла.

Рекомендации ATMOS

Большинство вышеперечисленных условий выполняется при установке котла вместе с накопительными баками. Поэтому мы настоятельно рекомендуем это.

Несоблюдение данных инструкций ведет к прекращению гарантии и сокращает срок службы котла.

Laddomat 21

НАКОПЛЕНИЕ ТЕПЛА

Установка котла вместе с накопительными баками дает ряд преимуществ:

• меньший расход топлива (20-30%), котел работает на полной мощности и максимальном КПД, пока топливо не сгорит
• долгий срок службы котла и дымохода - образование гудрона и кислот сведено к минимуму
• Возможна комбинация с другими способами отопления - эл.г. использование электроэнергии для накопления тепла
• предназначен для комбинации нагревательных элементов (радиаторов) с теплым полом
• комфортный обогрев и идеальное выгорание топлива
• более экологичное отопление
• Гарантия 3 года на корпус котла

Мы рекомендуем установку котла вместе с накопительными баками в качестве основного варианта установки.
Если вы не можете обеспечить рекомендуемый объем накопительного бака, подключите котел хотя бы с одним расширительным баком на 500-1000 л.Система отопления должна быть установлена ​​квалифицированной компанией в соответствии с ČSN 060830. Если вы выбираете накопительный бак большого объема, вы также должны выбрать котел с соответствующей мощностью, чтобы он мог заряжать резервуары в разумные сроки.

УСТАНОВКА КОТЛА С НАКОПИТЕЛЬНЫМИ СУДНАМИ И LADDOMAT 21 - ГРАФИК СОЕДИНЕНИЙ

Диаметр НКТ в установке с накопительными баками
Тип и мощность котла	часть A		часть B
	Cu	Сталь	Cu	Сталь
DC 18S, C 18S, DC 20GS	28x1	25 (1 ")	28x1	25 (1 ")
DC 22S, DC 25S, DC 25GS, C 20S, DC 22SX	28x1	25 (1 ")	28x1	25 (1 ")
постоянного тока 32S, постоянного тока 32GS, C 30S, постоянного тока 30SX	35x1,5	32 (5/4 ")	28x1	25 (1 ")
DC 40GS, C 40S, DC 40SE, DC40SX	35x1,5	32 (5/4 ")	28x1	25 (1 ")
DC 50S, DC50SE	42x1,5	40 (6/4 ")	35x1,5	32 (5/4 ")

Laddomat 21 предназначен для котлов мощностью до 75 кВт, однако мы Рекомендуем использовать максимум 50 кВт.
Котлы мощностью более 50 кВт мы рекомендуем оборудовать самым большим терморегулирующим клапаном ESBE и мощным насосом или трехходовым клапаном с сервоприводом с электрическим управлением, поддерживающим минимальную температуру возвратной воды в пределах 65-75 ° C. . Соединение котла с накопительными баками может быть выполнено с использованием открытого или закрытого расширительного бака.

Работа системы с аккумуляторами

После розжига котла во время работы на максимальной мощности (от 2 до 4 нагрузок) мы нагреваем накопительные баки до требуемой температуры 90 - 100 ° C.Затем даем котлу прогореть. После этого мы забираем тепло из резервуара через трехходовой клапан в течение периода времени, соответствующего размеру резервуара и наружной температуре. В отопительный период (при соблюдении минимальных емкостей гидроаккумуляторов) он может составлять от 1 до 3 дней. В случае, если невозможно использовать накопление, мы рекомендуем установить как минимум один бак на 500–1000 л для балансировки запуска и завершения работы котла.

Изоляция емкости

Накопительные баки обычно поставляются без изоляции.Подходящим решением является совместное утепление указанного количества резервуаров (необходимого объема) минеральной ватой в каркас из гипсокартона или дополнительное заполнение заливным утеплителем. Рекомендуемая толщина утеплителя (минеральная вата) - 120 мм. Другой возможный вариант - приобрести емкости уже утепленные минеральной ватой в кожухе из кожзаменителя, также поставляемые нашей компанией.

Отопление ГВС

Для нагрева технической воды мы можем использовать комбинированный котел или накопительный бак с медным проточным водонагревателем (см. Прайс-лист).

Laddomat 21

Laddomat 21

Его конструкция заменяет классическое соединение нескольких независимых частей. Он состоит из чугунного корпуса, терморегулирующего клапана, насоса, обратного клапана без пружины, шаровых кранов и термометров. Когда вода в бойлере достигает температуры 78 ° C, терморегулирующий клапан открывает подачу из бака. Подключение к Laddomat 21 намного проще, поэтому мы настоятельно рекомендуем его.Светильник Laddomat 21 поставляется с термокартриджем на 72 ° C, который предназначен для котлов мощностью более 32 кВт.

ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ
Макс. рабочее давление	0,25 МПа
Строительное давление	0,25 МПа
Испытательное давление	0,33 МПа
Макс. рабочая температура	100 ° С

ТИП СОСУДА	ОБЪЕМ (л)	ДИАМЕТР (мм)	ВЫСОТА (мм)
АН 500	500	600	1944/1940 *
AN 750	750	750/790 *	1974/1752 *
AN 800	800	790	1910
АН 1000	1000	850/790 *	2025/2202 *

Емкости поставляются без изоляции или с изоляцией в кожухе из кожзаменителя.

МИНИМАЛЬНЫЙ ОБЪЕМ НАКОПИТЕЛЬНОГО СУДНА
Тип	DC 18S	DC 22S	постоянного тока 25 / 25GS	постоянного тока 32 / 32GS	постоянного тока 40GS / SX	постоянного тока 50S	DC 70 / 75SE	постоянного тока 100
Мощность / кВт	20	22	25	35/32	40	49	70	99
Объем / л	1000 1500	1500 2000	1500 2000	2000 2500	2500 3000	3000 4000	4000 5000	5000 6000

Мы рекомендуем всегда выбирать больший объем накопительного бака из заданного размера.

МИНИМАЛЬНЫЙ ОБЪЕМ НАКОПИТЕЛЬНОГО СУДНА
Тип	C 18S	C 20S	C 30S	C 40S	C 50S
Мощность / кВт	20	25	32	40	48
Объем / л	1 000 - 1 500	1 500 - 2 000	2 000 - 2 500	2 500–3 000	3 000–4 000

Системы отопления с накопительными баками - лучшая установка с котлами на твердом топливе.

.

Installation Gas Boiler Изображения, фотографии и векторные изображения

В настоящее время вы используете старую версию браузера, и ваш опыт работы может быть неоптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesMusicMusic ГлавнаяПремиумBeatШаблоныШаблоныДомашняя страницаСоциальные медиаШаблоныFacebook ОбложкаFacebook Mobile CoverInstagram StoryTwitter BannerYouTube Channel ArtШаблоны печатиВизитная карточкаСертификатКупонFlyerПодарочный сертификатРедакцияГлавная редакцияEnterta inmentNewsRoyaltySportsToolsShutterstock EditorMobile appsPluginsImage resizerFile converterCollage makerColor schemesBlogBlog homeDesignVideoContributorNews

---

PremiumBeat blogEnterprisePricing

Вход

Зарегистрироваться

Меню

FiltersClear allAll изображений

• Все изображения
• Фото
• Vectors
• Иллюстрации
• Editorial
• Видеоматериал
• Музыка

---

• Поиск по изображению

установка газового котла

Сортировать по

Самые актуальные

Свежие материалы

Тип изображения

Все изображения

Фото

Векторы

Иллюстрации

Ориентация

Все ориентации

.

установка газового котла, Стоковые Фотографии и Роялти-Фри Изображения установка газового котла

установка газового котла, Стоковые Фотографии и Роялти-Фри Изображения установка газового котла | Depositphotos® Техник по обслуживанию отопительного котла Техник по обслуживанию отопительного котла Белый газовый котел. Котел домашний газовый. Монтаж газового оборудования. Газоснабжение. Распределение газовых потоков. Инженерные решения. Газовое подключение к дому. Система газового отопления. Отопление дом.Газовый котел, окна, радиатор отопления. Разнорабочий регулировочный газовый водонагреватель Газовый котел Современный домашний газовый котел. Концепция отопления дома Техник по обслуживанию отопительного котла Котел Пульт управления газовым котлом. Отопление дома газовый котел. Нагревательные трубы Котел с двухконтурным двигателем Черно-белое изображение крупным планом рабочего, ремонтирующего газовый клапан плоскогубцами Ремонтный газовый котел Белый газовый котел на бежевом фоне Старинный особняк - котельная Газовые котлы Двухконтурный котел Газ котел на желтом фоне.Отопление дома. Красный домашний газовый котел водонагреватель Интерьер современной промышленной газовой котельной. Трубопроводы, Газовый котел Крупным планом вытяжная труба на радиаторе в квартире. Газовый котел изолирован на белом фоне Двухконтурный котел Мини-котел. Котел, отопление помещений Интерьер современной газовой котельной с насосами, арматурой, А Интерьер современной промышленной газовой котельной. Трубопроводов, Интерьер современной газовой котельной с насосами, арматурой. Новые блестящие трубы и большие насосы в промышленной котельной Интерьер современной промышленной газовой котельной.Трубопроводы, водяные насосы, арматура, манометры. Котельная установка. Автоматизация котельной. Коммутатор. Distri Газовый котел с пламенем на черном фоне Рабочий устанавливает теплообменник после удаления накипи на рабочем месте в газовом котле Газовый котел, изолированные на белом фоне. В том числе вырезка па Котел водонагреватель Интерьер современной промышленной газовой котельной. Трубопроводы, водяные насосы, арматура, манометры. Котел Котел Интерьер современной газовой котельной с насосами, арматурой, иконой «Обогреватель ».Дизайн в стиле премиум из коллекции бытовых икон. UI и UX. Значок идеальный нагреватель пикселей. Для веб-дизайна, приложений, программного обеспечения и печати. Удаление пыли и установка дымохода Пересечение труб Мастер-теплотехник в котельной Рабочий устанавливает теплообменник после удаления накипи на рабочем месте в газовом котле Установка уровня центрального отопления на панели газовой печи Рабочий устанавливает теплообменник после очистки от накипи на рабочем месте в газовом котле Современный водонагреватель.3d Рендеринг Голубой дом газовый котел, водонагреватель Альтернативный теплый пол. Схема теплообменного змеевика. 3d Крупным планом фото мужчины-инженера, фиксирующего напорный клапан на желтых трубах Подвешивание электрического водонагревателя Электрокотел (настенный водонагреватель) в ванной комнате Бытовая бытовая котельная с новой современной системой нагрева жидкого топлива и трубами современная промышленная газовая котельная. Трубопроводы, водяные насосы, арматура, манометры. Техническое обслуживание Альтернативный пол с подогревом.Схема змеевика теплообменника Электрокотел, водонагреватель на синей стене. 3d illustration Интерьер современной промышленной газовой котельной. Трубопроводы, водяные насосы, арматура, манометры. Blue home газовый котел, водонагреватель Рабочий устанавливает теплообменник после удаления накипи на рабочем месте в газовом котле Панель управления газового котла Котел Golden home газовый котел, водонагреватель 2 Панель управления газового котла Человек в шлеме, записывающий измерения в панели системы отопления и кондиционирования воздуха Домашний газовый котел, водонагреватель Электрический котел отопления с умным управлением Водонагреватель, изолированные на белом фоне.3D иллюстрации Трубы Вид на разобранный газовый котел под ремонт Золотой домашний газовый котел, водонагреватель Отопительные трубы Современный водонагреватель Белый газовый котел. Газовый котел зеленого дома, водонагреватель Рабочий устанавливает теплообменник после очистки от накипи на рабочем месте в газовом котле Отопительные трубы Рабочий откручивает гайки, чтобы снять теплообменник с газового котла, для дальнейшего удаления накипи Отопительные трубы Крупным планом выстрел металлической ручки нагревателя.

альтернатив газовым котлам: каковы ваши варианты?

Изучение альтернатив газовым котлам потенциально может привести к сокращению счетов за отопление, а также сокращению углеродного следа. Хотя газовые котлы являются наиболее предпочтительной системой отопления для домов в Великобритании, мы рассмотрим некоторые другие варианты.

Почему стоит рассматривать любую альтернативу газовым котлам?

Какие есть альтернативы газовым котлам?

Сколько стоят альтернативы газовым котлам?

Сравнение стоимости газа с альтернативными видами топлива

Будущие альтернативы газовым котлам

Получить расценки на альтернативы газовым котлам

Почему стоит рассматривать любую альтернативу газовым котлам?

Поиск альтернативы газовым котлам является необходимостью для домов, находящихся вне сети.Отсутствие электросети означает, что недвижимость не подключена к газовой сети и исторически использовались котлы, работающие на жидком топливе или сжиженном нефтяном газе. Однако эти системы отопления вредны для окружающей среды из-за выбросов углерода, которые они производят при обогреве дома.

Объекты, подключенные к газовой сети, также могут выбрать альтернативу газовым котлам по экологическим, финансовым причинам или по причинам, связанным с образом жизни.

Какие есть альтернативы газовым котлам?

В поиске альтернативы газовому котлу недостатка в вариантах нет.От котлов, работающих на альтернативных видах топлива, таких как нефть, сжиженный нефтяной газ и электричество, до низкоуглеродных систем отопления, включая тепловые насосы.

Традиционные альтернативы газовым котлам

Для домовладений, не подключенных к газовой сети, традиционными альтернативами использованию газа для отопления были нефть, сжиженный нефтяной газ и электричество.

Котлы на жидком или сжиженном нефтяном газе

Нефть и СНГ похожи на природный газ в том смысле, что оба являются ископаемым топливом. Они отличаются тем, что нефть и СНГ (сжиженный нефтяной газ) могут храниться на месте.И возможность хранить это относительно недорогое топливо в собственности - вот почему они стали популярными среди домовладельцев, не подключенных к электросети.

Электрокотлы

Для работы всех котлов требуется электричество, но электрические котлы используют электричество в качестве топлива. Не сжигая топливо, электрические котлы намного безопаснее, чем газовые и масляные, и у них гораздо меньше шансов выйти из строя. Однако они не могут удовлетворить высокие потребности в отоплении и горячей воде, поэтому лучше всего подходят для небольших домов и квартир.

---

Получите БЕСПЛАТНУЮ котировку котла

Если пришло время заменить текущий бойлер, воспользуйтесь нашим бесплатным сервисом, чтобы получить расценки прямо сейчас.

---

Низкоуглеродные альтернативы газовым котлам

Низкоуглеродные системы отопления не выделяют углерод, поскольку они работают для обогрева дома. Что делает их намного более экологичными, чем газовые котлы. Многие из этих низкоуглеродных систем являются возобновляемыми источниками энергии, что означает, что они производят тепло с использованием устойчивых источников топлива, включая солнце, воздух и землю.

Котлы на биомассе

Котлы на биомассе ликвидируют разрыв между альтернативными типами котлов и возобновляемыми системами отопления. Они работают так же, как обычные котлы, сжигая топливо, но вместо сжигания ископаемого топлива они сжигают биомассу - биологический материал, который поступает из растительных организмов (древесные бревна, щепа или гранулы).

При сжигании газа или нефти в атмосферу выделяется больше углерода, а при сжигании природных материалов углеродно-нейтральный процесс. Это связано с тем, что дерево выделяет только углерод, который он поглотил за время своей жизни.Огромное количество древесных отходов отправляется на свалки каждый год, поэтому использование этих отходов в качестве топлива сократит количество отходов, которые мы производим.

Существуют котлы на биомассе с ручным и автоматическим питанием, поэтому, если вы выберете ручной котел, вам нужно будет заправлять его топливом по мере необходимости. Хотя автоматические избавят вас от этой работы, они могут занимать еще больше места.

К сожалению, котлы, работающие на биомассе, требуют более тщательного обслуживания, чем любая другая система отопления.Зола, оставшаяся от горящей древесины, должна регулярно вымываться.

Воздушные тепловые насосы

Воздух снаружи содержит тепло, даже если это не так. Тепловой насос с воздушным источником извлекает тепло из воздуха снаружи - некоторые модели делают это при температуре до -25 ° C - и используют его для подачи тепла и горячей воды.

Существует два типа тепловых насосов с воздушным источником: воздух-воздух и воздух-вода. Они генерируют тепло одинаково, но доставляют его по-разному.Тепловые насосы «воздух-воздух» нагревают пространство через сеть вентиляторов и могут обеспечивать охлаждение летом. Между тем, тепловые насосы «воздух-вода» обогревают более традиционные влажные системы центрального отопления (радиаторы и теплые полы).

Земляные тепловые насосы

Солнечное тепло ежедневно нагревает землю. А на глубине 1-2 метров под землей стабильно держится 10-15 градусов тепла. Тепловой насос, использующий грунт, может извлекать это тепло и использовать его для обеспечения центрального отопления и горячего водоснабжения.

Сеть труб проложена под землей, и по ним циркулирует жидкий хладагент, который поглощает тепло. Затем жидкость возвращается к тепловому насосу, где она нагревается дальше, а затем циркулирует по системе центрального отопления. Горячая вода также может подаваться через погружной нагреватель в резервуаре с горячей водой.

Солнечные тепловые панели

В светлое время суток солнечные тепловые панели поглощают тепло солнца и используют эту энергию для обогрева влажной системы центрального отопления.Внутри панелей находятся трубки жидкости, которые забирают тепло от солнца, затем эта энергия передается через теплообменник, прежде чем нагреть систему центрального отопления или воду в цилиндре.

Инфракрасные нагревательные панели

Все системы отопления, которые мы обсуждали в этой статье, подключены к обычным системам распределения тепла - влажным радиаторам. Инфракрасные нагревательные панели отличаются тем, что они не нагревают пространство, а непосредственно нагревают людей и предметы в помещении.

Инфракрасные нагревательные панели

не производят никаких выбросов, не распространяют пыль по комнате (отличная новость для людей, страдающих астмой), и они невероятно тихие.

Электрическое отопление на солнечной энергии

Электрические системы отопления, включая электрические котлы, накопительные нагреватели, инфракрасные нагревательные панели и погружные нагреватели, могут бесплатно получать питание от солнечных фотоэлектрических панелей.

Если вас интересует солнечная фотоэлектрическая система, вы можете получить бесплатные расценки, посетив наш дочерний сайт Solar Guide.

Гибридная система отопления

Гибридная система отопления - это комбинация газового котла и теплового насоса. Установив гибридную систему отопления, вы ощутите все преимущества возобновляемой системы отопления и при этом будете знакомы с бойлером.

Система будет автоматически переключаться между двумя системами в зависимости от того, какая из них обеспечивает наиболее эффективную производительность в данный момент времени.

Сколько стоят альтернативы газовым котлам?

Газовый котел может стоить от 500 до 2750 фунтов стерлингов с дополнительными 500–1000 фунтов стерлингов, необходимыми для установки.Котлы, работающие на жидком топливе и сжиженном нефтяном газе, имеют одинаковую цену, хотя также потребуется установка резервуара для хранения, что увеличит стоимость.

Обычно возобновляемые системы отопления дороже обычных котлов. В частности, котлы на биомассе могут быть дорогостоящими, если вы выбираете модель, которая автоматически подает топливо в котел.

Альтернативы газовым котлам	Потенциальная стоимость
Масляный котел	1 000–3 000 фунтов стерлингов
Котел LPG	500–2 500 фунтов стерлингов
Электрокотел	650–2 500 фунтов стерлингов
Котел на биомассе	4 000–21 000 фунтов стерлингов
Воздушный тепловой насос	4 000–11 000 фунтов стерлингов
Тепловой насос наземного источника	8 000–12 000 фунтов стерлингов
Солнечная тепловая система	3000–5000 фунтов
Инфракрасные нагревательные панели	150–500 фунтов за панель
Гибридная система отопления	5000–10 000 фунтов стерлингов

Хотя возобновляемые системы отопления, как правило, являются более дорогой альтернативой газовым котлам, они могут обогреть ваш дом вдвое больше лет.Это связано с тем, что замену котла следует рассматривать примерно через 10 лет, в то время как тепловые насосы и солнечные тепловые панели могут надежно работать до 25 лет. Это две замены газовых котлов за то время, когда может быть установлена ​​одна возобновляемая система отопления.

Грант на строительство зеленых домов: До марта 2021 года домовладельцы могут получить правительственный грант в размере до 5000 фунтов стерлингов для покрытия стоимости возобновляемой системы отопления. Подходящие системы отопления включают тепловые насосы и солнечные батареи.

Узнайте больше о гранте для зеленых домов на возобновляемое отопление.

Сравнение стоимости газа с альтернативными видами топлива

Помимо сравнения первоначальных затрат на новую систему отопления, важно также учитывать долгосрочные эксплуатационные расходы. Все виды топлива, используемые в этих системах отопления, имеют разные цены, которые могут регулярно меняться.

Природный газ - наряду с другими ископаемыми видами топлива - является недорогим вариантом. Одна из причин, почему с его помощью отапливают так много домов.С другой стороны, электричество относительно дорогое.

Топливо, используемое для отопления	Средняя стоимость (на кВтч)
Газ	4,17
Масло	4,81
СНГ	7,19
Электроэнергия (стандартный тариф)	16,36
щепа	2,60
Пеллеты древесные	5,99

Возобновляемые источники энергии, такие как солнечная энергия, воздух и земля, являются бесплатными устойчивыми источниками энергии, которые не требуют дополнительных затрат.И хотя солнечные тепловые панели поглощают солнечную энергию, не требуя питания, тепловым насосам требуется электричество.

Обратной стороной отопления дома электричеством является то, что в настоящее время оно дороже, чем газ, нефть и сжиженный нефтяной газ. Это связано с тем, что ископаемое топливо сжигается для выработки электроэнергии, которая считается углеродоемкой.

Однако, поскольку использование возобновляемых источников энергии продолжает расти, цена на электроэнергию может начать падать в ближайшие годы. Точно так же, когда запасы ископаемого топлива начинают иссякать, их цена постепенно растет.

К счастью, тепловые насосы настолько эффективны, что на каждый кВтч использованной электроэнергии они могут производить в 5 раз больше тепла.

Будущие альтернативы газовым котлам

Хотя газ является эффективным топливом для отопления домов, при сгорании он выделяет углерод в атмосферу. Повышение уровня углерода в атмосфере - основная причина изменения климата. А поскольку во многих домах используются газовые котлы, на отопление домов приходится примерно пятая часть всех выбросов углерода в Великобритании.

Чтобы снизить эти выбросы углерода, возобновляемые системы отопления будут играть большую роль в будущем отопления домов. Однако замена всех газовых котлов низкоуглеродными системами отопления будет не только дорогостоящей, но и непрактичной для многих объектов.

Вместо того, чтобы заменять все газовые котлы, более практичным решением было бы переключение газа на альтернативу с низким содержанием углерода. Таким образом, можно по-прежнему использовать разветвленную газовую сеть при сокращении выбросов углерода.Ведущий соперник - водород.

Водород - это низкоуглеродная альтернатива природному газу, которая выделяет тепло и водяной пар только при сжигании без какого-либо углерода. Его можно постепенно добавлять в газовую сеть, сначала образуя водородную смесь с природным газом, прежде чем природный газ будет полностью удален. Даже смесь водорода, содержащая всего 20% водорода, поможет значительно снизить выбросы углерода.

Единственная проблема с водородом заключается в том, что его производство в настоящее время дорогое, и его производство может потребовать углеродоемких затрат.Таким образом, любой углерод, образующийся во время производства, должен улавливаться через хранилище улавливания углерода (CCS).

Узнайте больше о потенциале водорода в водородных котлах: альтернатива газу центрального отопления.

Запросить предложение на альтернативу газовым котлам

В Boiler Guide у нас есть сеть установщиков, которые специализируются на установке альтернатив газовым котлам. Итак, если вы заинтересованы в замене газового котла, заполните нашу онлайн-форму, и мы свяжем вас с ближайшими к вам установщиками.

Вы получите бесплатные предложения от трех установщиков для сравнения, и вы не обязаны принимать ни одного из них. Сравнивая предложения нескольких установщиков, вы можете быть уверены, что продвигаетесь вперед с установкой новой системы отопления по наиболее конкурентоспособной цене.

---

---

.

---

Смотрите также

•
  Программа сушки древесины в сушильных камерах
•
  Как телевизор работает
•
  Обои в виде камней
•
  Бассейн это искусственный водоем
•
  Как бороться с черной плесенью в ванной
•
  Как сделать форму для бордюра своими руками
•
  Что такое топография
•
  Как узнать сколько дюймов
•
  Для получения разрешения на строительство какие документы нужны
•
  Грунт для пенополистирола
•
  Пропитка для сруба
